EIM系列是將EtherCAT總線完整的協議貫穿到各個模塊內部，同時節省以太網連接器與線纜的模塊化I/O設備。

緊湊、堅固、家族化的外觀與模塊化的結構設計，使得EIM系列足以滿足各類應用場合的配置需求。省去冗余的資源與諸多的網線，為用戶的最大程度的節省空間與金錢。

一個EIM工作站，需要由一個前置耦合器與幾乎任何數量的功能模塊組裝而成。繼承了EtherCAT一個網段最多可容納65535個設備模塊的血統，因此整個網絡規模幾乎是無限的。

EIM模塊將提供自動化領域內的諸多數字與模擬信號類型，同時提供為用戶量身定制的服務。EIM模塊同時為各類信號提供了多種通道數，精度的選項。數字量模塊設計為4、8、16通道。模擬信號提供2、4、8通道，12/16位精度。

更可為特殊應用需求提供超高精度的信號模塊。每個模塊都將通過完善的指示燈提供信號的工作狀態與總線工作狀態的指示。

EIM系列采用快速插拔與接線的接線端子，是快速組裝、維修、更換的有力保障。EIM模塊在為未來會成為用戶提供一站式配置平臺。

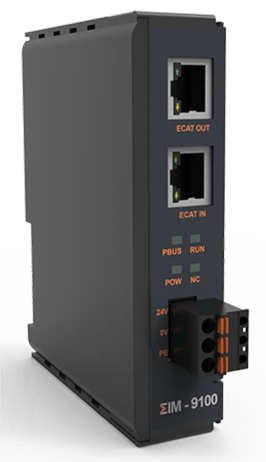

EIM 9100
EtherCAT前置耦合器

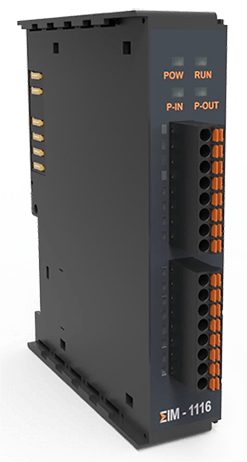

EIM 1116
緊湊型16通道24V數字量輸入模塊

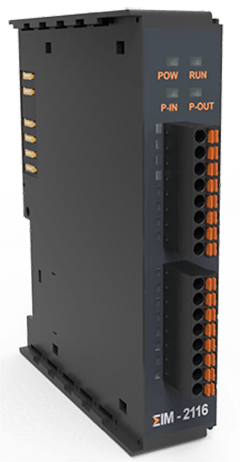

EIM 2116
緊湊型16通道0.5A/24V數字量輸出模塊

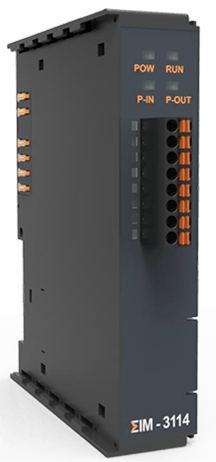

EIM3114
4通道16 位單端±10V模擬量輸入模塊

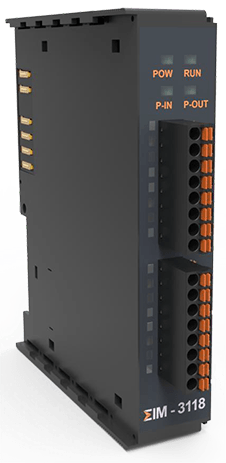

EIM 3118
8通道，16位，單端，±10V模擬量輸入模塊

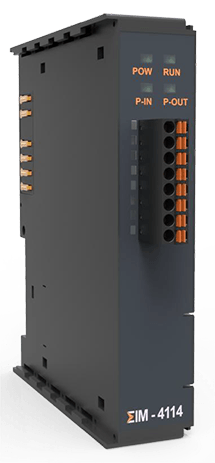

EIM 4114
8通道，16位，單端，±10V模擬量輸出模塊

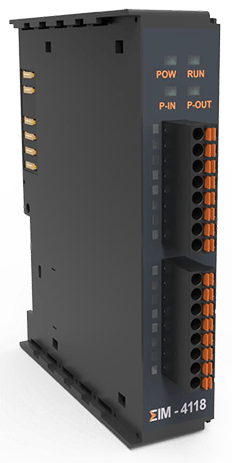

EIM 4118
8通道，16位，單端，±10V模擬量輸出模塊

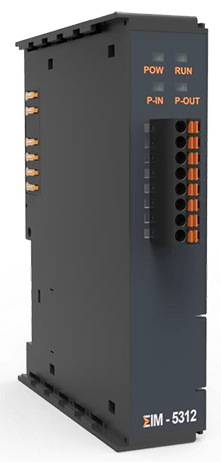

EIM 5312
2通道，16位，24VDC，PWM推挽型輸出模塊

EtherCAT在包裝機器中

機器設計挑戰：更高的精度和
更少的原材料消耗
要求：精確的過程循環、同步的過程、運動控制次序和更短的循環時間。EtherCAT基控制是應對該挑戰的
正確選擇

EtherCAT在測試臺架中

特性：對性能的極高要求、高速數據
交換、容易再配置、各種類型和各種
測試設備及IT硬件、不同的協議和
現場總線、控制層要求高全部性能、
通訊和集成可能性。
方案：EtherCAT具有特別高的性能和
廣泛的協議和現場總線

EtherCAT在能源業中

特性：特別關鍵的應用、在生產量和
能源消耗之間正確平衡、綠色能源
方案：EtherCAT具有確定性、杰出
性能和集成的安全性

KPA運動控制庫

單或多軸控制和縮短的循環時間，
特別適用于低端CPU或多核CPU。
符合PLCopen標準。伺服驅動控制器
的行為由CiA402驅動子協議定義
（子協議可實施）。廣泛的OS支持。
