• 工程文件處理和對比
• 通過總線掃描、從文件讀取和拖放創建拓撲
• 在配置的和實際的網絡之間對比
• 過程圖像，可縮放
• S2S編輯器
• FSoE主站和從站處理

• 各種采樣率
• 分布式時鐘 (DC) 設置
• 從CoDeSys導入信號名
• 導出網絡配置文件

– ETG.2100 含KPA擴展，ETG.2100
– IEC 61131-3 標準，導出“C” 頭文件

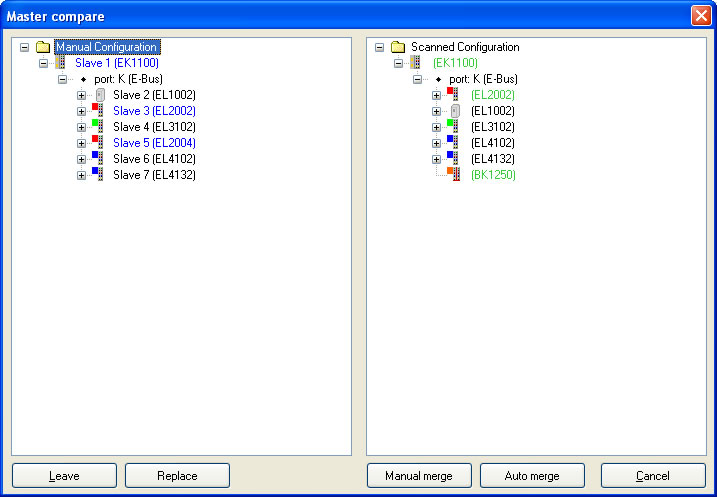

EtherCAT主站網絡配置

向上綁定到主站，Studio獲取主站配置 (如果主站正在運行) 或掃描該網絡探測實際硬件配置，然后把主站端配置和Studio中的某個進行對比。如果配置不匹配，有多種可能處理這些不同，例如簡單地更換主站或studio端配置為它的副本或者高級交互的配置合并。

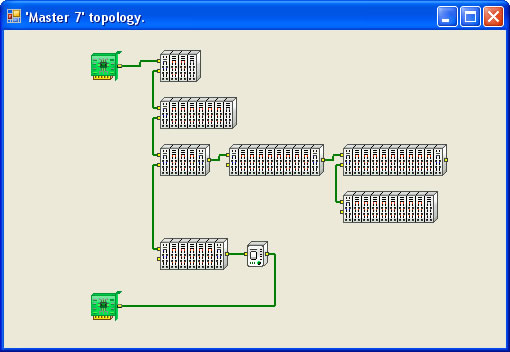

EtherCAT拓撲

拓撲視窗顯示EtherCAT網絡架構和狀態。當分段之間通訊有丟失時，你能夠看到導線變成紅色高亮。如果電纜斷開發生于冗余檢查啟用狀態下，系統將指示斷開的位置。

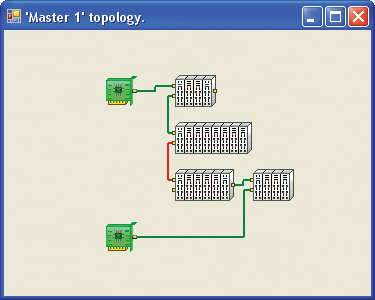

EtherCAT電纜冗余

目前冗余已經成為大多數應用的必須，因為在過程自動化領域?qū)ο到y(tǒng)持續性和可靠性的要求日益增加。電纜冗余使多種事情變成可能，這些問題是傳統現場總線建立在閉環原理下的常見的多個瓶頸，例如電纜反饋問題查找和電纜斷開情況下的系統可用性。如果網絡中發生線路斷開，可被探測到并且拓撲將顯示事件（紅色線路）。因為在布線和網絡中的冗余，所有從站保持和EtherCAT主站的連接。

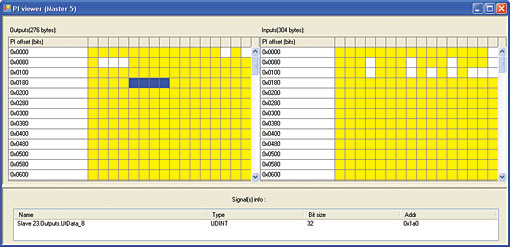

過程圖像觀察器

過程圖像觀察器顯示存儲器內輸入/輸出的分配。

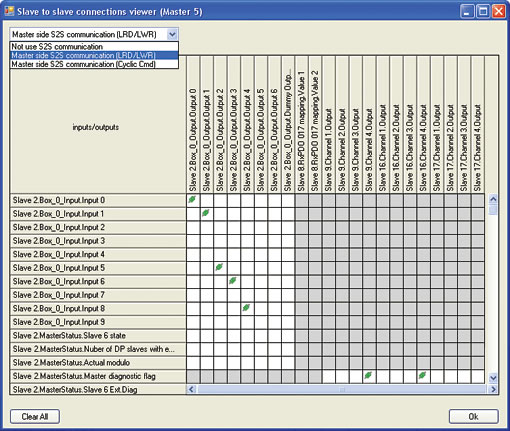

從站對從站通訊

從站對從站通訊允許在過程圖像輸入-輸出矩陣中的邏輯通訊，無需直接的物理導線。

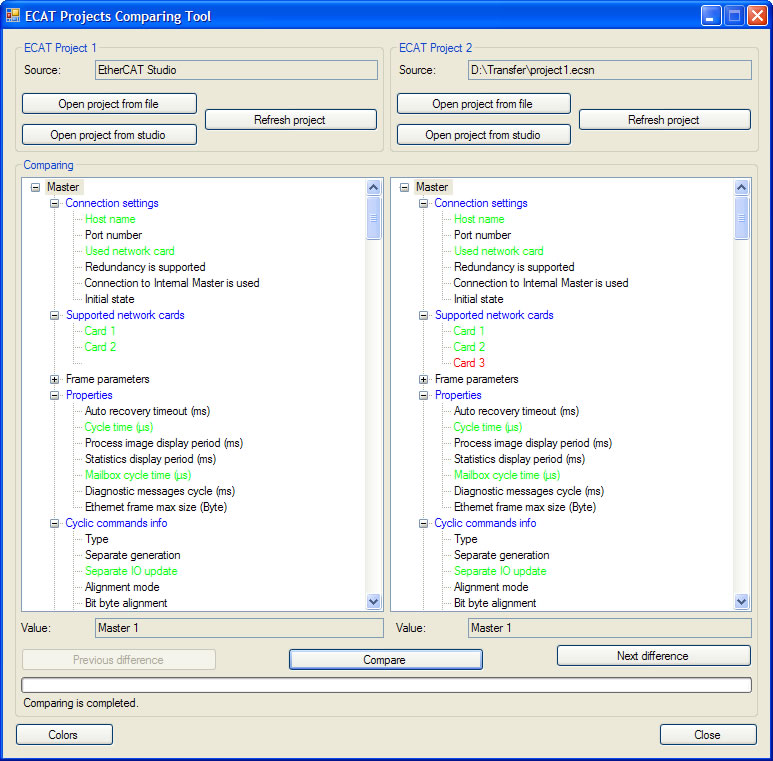

ECAT工程比較工具

ECAT工程比較工具可比較Studio中可用工程和其它來自文件的工程。

不同之處用可定制顏色高亮，屬性值可用。
