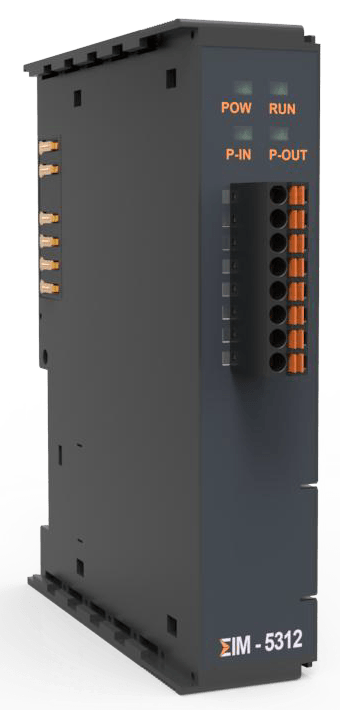

EIM 5312 模塊用于將更高等級的自動化設備（如：控制器）發出分辨率為16 位的數字信號，經過電氣隔離后，處理成1Hz~20kHz，占空比0~100%可調的脈寬調制信號進行輸出。在EIM 5312 模塊中，有2 個推挽輸出的端口。
每個通道都有過壓、短路保護。同時可以將所有的輸出信號狀態通過端口旁的LED 指示燈進行顯示。指示燈閃爍的快慢代表了信號頻率，其亮度可代表占空比。緊湊型設計為電器柜節省了更多的占用空間。接線使用了插拔端子的形式，可以有效的在狹小空間內完成模塊的安裝、拆卸、更換等工作。
技術參數
| 輸出信號方式 |
推挽輸出 |
| 輸出信號通道數 |
2 通道 |
| 常規輸出信號 |
電壓 24V DC （-15% / +20%） |
| 負載類型 |
電阻類、電感類、燈類負載 |
| 最大輸出電流 |
典型值0.5A 每通道（短路保護功能） |
| 短路保護電流 |
典型值 < 1.5A |
| PWM時鐘頻率 |
1Hz~20kHz |
| 占空比因數 |
0~100% ( Ton：~750ns，Toff：~500ns) |
| 分辨率 |
16 位頻率調節、16 位占空比調節 |
| 通信接口 |
P-BUS |
| 分布式時鐘 |
/ |
| 24V 電流消耗 |
典型值 23 mA + 負載 |
P-BUS電流消耗
|
典型值150 mA |
指示燈
|
EtherCAT 狀態指示；
電源指示；P-BUS 連接通信指示 x 2；
信號指示燈 x16；
|
| 電氣隔離 |
500Vrms（電源電壓/現場總線） |
| 配置 |
無地址或設置配置 |
| 導線類型 |
AWG 24 ~ 16 |
| 工作 / 儲藏溫度 |
-20℃~+65℃ / -40℃~+85℃ |
| 相對濕度 |
95%，無冷凝 |
| 防護等級 / 安裝方式 |
IP20 / DIN 導軌安裝 |
| 重量 |
102 g |
| 訂貨編號 |
EIM 5312 0100 |
|
