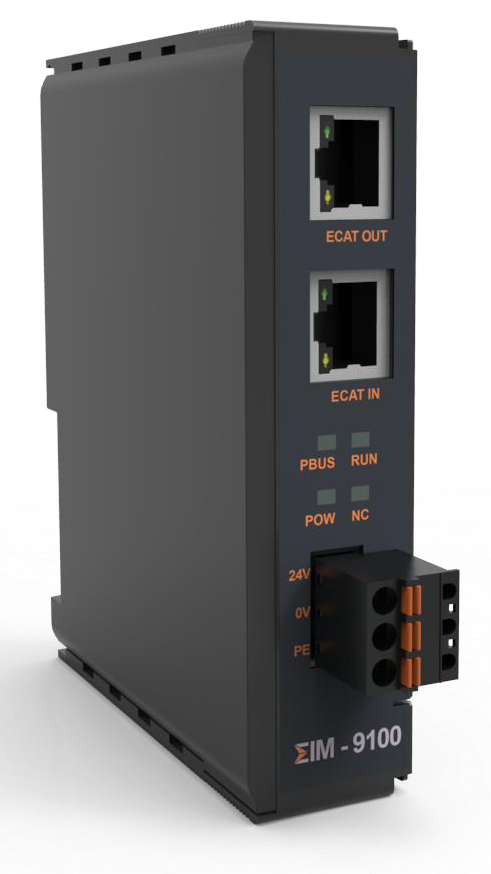

EIM 9100:EtherCAT前置耦合器

EIM 9100 前置耦合器用于通過 RJ45 以太網接口,連接 EIM 系列 I/O 模塊。一個從站島由一個 EIM 9100前置耦合器、任意多個 EIM I/O 模塊組成。該前置耦合器將來自 RJ45 的 EtherNet 100BASE-TX 的報文轉換為 P-BUS 模塊間信號總線與后級模塊進行通訊。
EIM 9100 前置耦合器有兩個 RJ45 以太網接口,通過 ECAT-IN 端口與上級 EtherCAT 主站/從站島網絡相連。通過 ECAT-OUT 端口可以與下級同一網段上的其他 EtherCAT 從站設備連接。

EIM 9100 前置耦合器可以部署在 EtherCAT 網絡信號傳輸段上的任意位置,但是不能直接與交換機連接。

技術參數

EtherCAT網絡中的作用
連接100BASE-TX EtherCAT 網絡與I/O 模塊
數據傳輸介質 EtherNet/EtherCAT通信電纜(不低于CAT5),屏蔽型
站點之間距離 最大100 米(100BASE-TX)
可連接的EIM 端子數量 最大65534 個
總線協議 EtherCAT
數據幀傳輸延時 ≈1μs
數據傳輸速率 100M baud
組態 無需配置
總線接口 2 x RJ45
指示燈 EtherCAT 狀態指示;
電源指示;
P-BUS 連接通信指示;
電源 24V DC(-15% / +20%),
24V 電流消耗 典型值 39 mA
P-BUS 負載電流典型值 2000mA
電源觸點 最大24V DC / 最大7A
電氣隔離 500Vrms(電源電壓/現場總線)
工作 / 儲藏溫度 -20℃~+65℃ / -40℃~+85℃
相對濕度 95%,無冷凝
防護等級 / 安裝方式 IP20 / DIN 導軌安裝
重量 146 g
訂貨編號 EIM 9100 0100
