脈沖騎士PG-1000

● 5Vpp – 70ps邊緣時間

● 多達4通道

● <70ps上升/下降時間(20%-80%)

PDF數據單下載

Pulse Rider PG-1000脈沖發生器

脈沖騎士系列具有杰出的信號完整性，加上使用非常方便的觸摸屏顯示界面
（SimpleRider™）。

脈沖的發生只需要幾下屏幕觸摸。

輸出電壓可被調整到5V pk-pk，位于±5V窗口內，具有70ps邊緣率（基于RiderEdge™技術），并且過渡有最小過沖和振鈴。

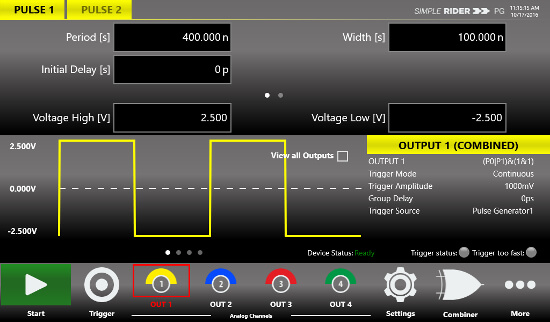

它的創新硬件架構能夠生成先進的脈沖序列，例如雙脈沖或四脈沖，具有全
獨立定時參數。

主要特性

• 多達4通道
• < 70ps上升/下降時間（20%-80%）
• 可調輸出電平從200mVpp至5Vpp
• 可調基線偏置±2.5V
• 重復率高達500MHz
• 脈沖寬度從300ps 至 > 1 s
• 寬度分辨率10ps
• 連續、單次、突發、門限、外部觸發模式
• 觸發進入輸出抖動 < 35ps RMS

應用

• 大物理應用
• 實驗對撞機
• 激光調制
• 探測器
• 帶硅仿真
• 質譜儀
• TDT和TDR應用
• 雷達和聲納系統
• 半導體測試

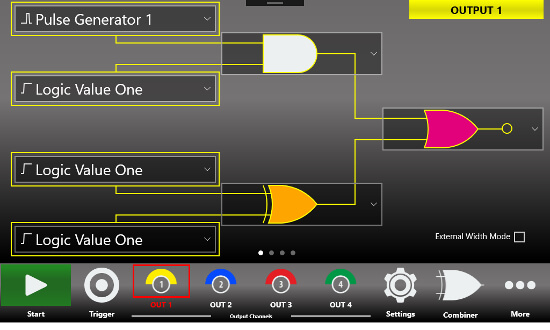

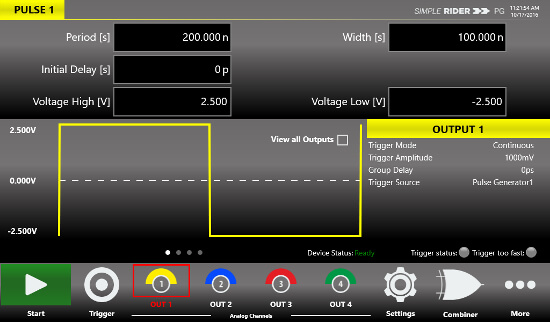

SimpleRider脈沖觸摸屏用戶界面

Simple Rider UI專用于觸摸屏并且能夠把現代脈沖和波形發生器的所有功能都置于你的指尖下。

所有儀器控件和參數都可通過直觀的用戶界面訪問，采用平板和現代智能手機的簡潔設計：觸摸功能和手勢都能被工程師和科學家用于創建脈沖或復雜的脈沖組合，只需幾次觸摸。

Pulse Rider PG - 1072型

Pulse Rider PG - 1074型
