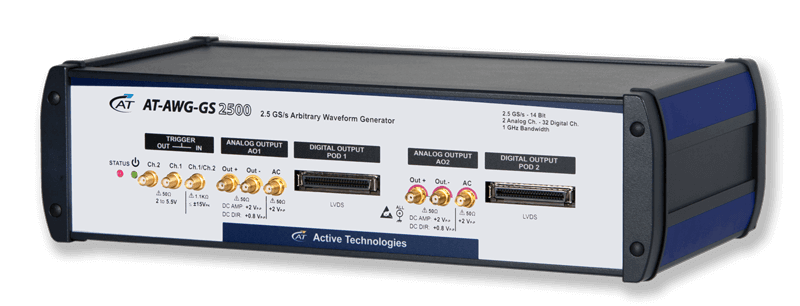

AWG-GS 2500
任意波形發生器

● 2.5GS/s實時采樣率

● 14位分辨率

● 2通道

PDF數據單下載

新型任意波形發生器能生成復雜的實時信號

高帶寬和高分辨率任意波形發生器幫助你生成高可信的復雜信號，例如數字調制和射頻激勵，進行功能和性能測試。

AT-AWG-GS 2500，具有2.5GS/s實時采樣率和14位垂直分辨率，為你生成高性能模擬和數字波形，全面滿足信號測試的要求，并且應用于需要考慮高速度、高分辨率和高質量的測試項目。

用途

• 射頻信號生成
• 數字調制
• 輸出選項：AC amp、Direct DAC、DC amp
• 非常低的諧波失真
• 高速數字輸出
• 實時數據流和處理流程
• 多臺儀器同步
• 任意、DDS和函數發生器模式

主要特性

• 2.5GS/s實時采樣率
• 14位分辨率
• 2通道
• 存儲器：深達64MS/通道
• >1 GHz模擬帶寬
• 直接DAC輸出：1.6 Vpp差分/0.8 Vpp S.E. > 1GHz帶寬
• DC耦合輸出：4Vpp差分/2Vpp S.E.
  > 600 MHz帶寬
• AC輸出：-10 dBm 至 +10 dBm
  > 1GHz帶寬
• 諧波失真：< -65dBc
• 非諧波寄生：<-74dBc (1kHz至1GHz)
• 多通道同步：10 ps分辨率歪斜控制
• 任意、DDS和函數發生器模式
• 先進的波形序列發生器

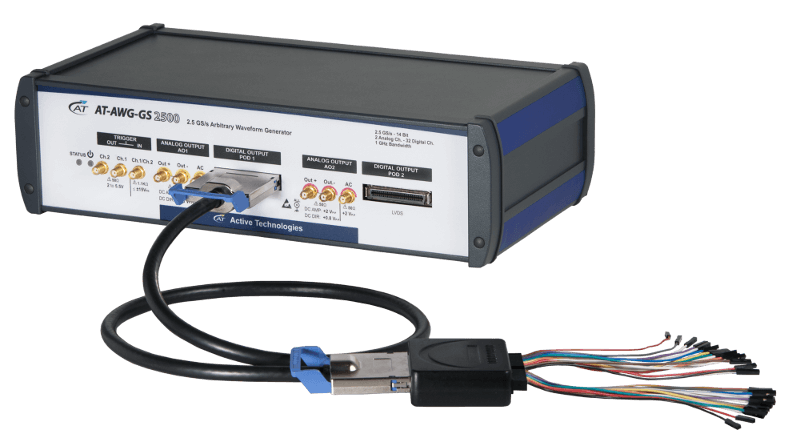

• 數字碼型發生器：16/32位@1250/625Mbps

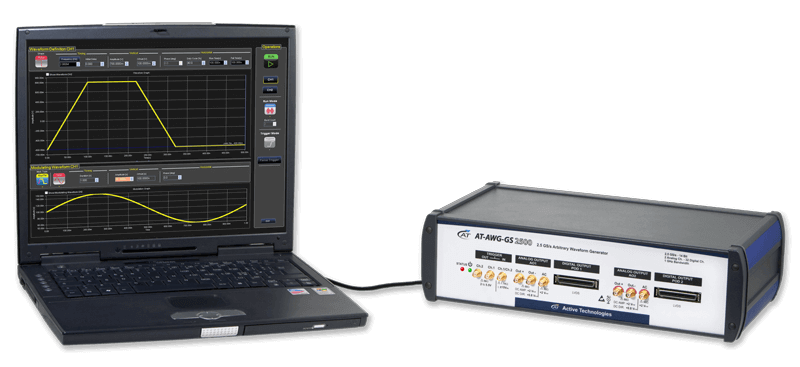

• USB 2.0 PC接口

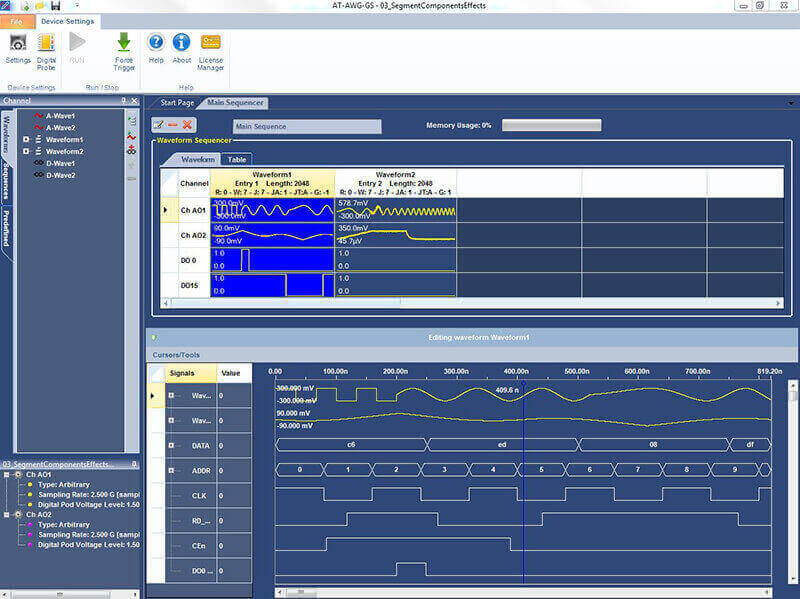

先進的任意/DDS用戶界面：

強大的序列發生器，具有環形、條件跳轉和子序列功能。
