簡介

市場上暢銷的USB轉CAN FD和LIN總線適配器，出自CAN總線專家之手！

監視CAN/CAN FD總線網絡，編寫CAN/CAN FD總線程序，以及和CAN/CAN FD總線設備通訊。廣泛應用于汽車、工業、醫療和其它行業。

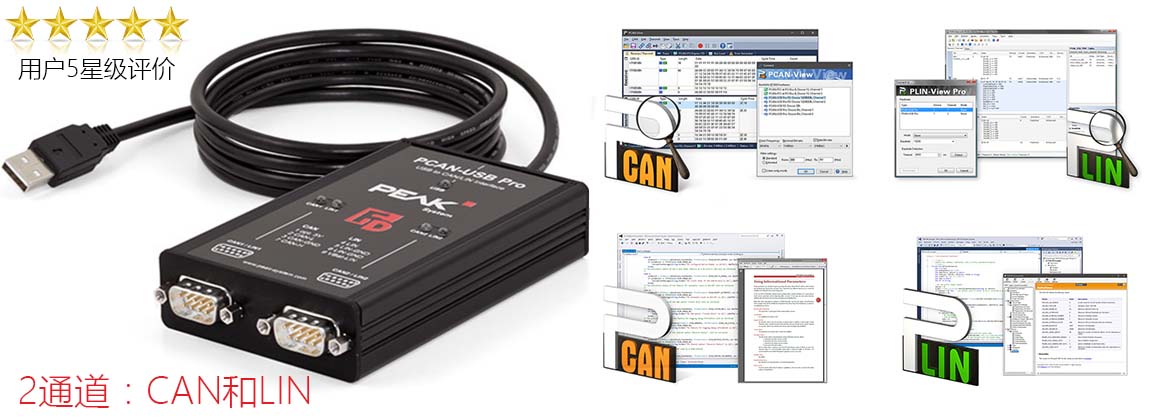

PCAN-USB Pro FD適配器可通過USB把CAN FD和LIN網絡連接到電腦。兩種現場總線可同時連接，用相應的電纜 (2 x CAN FD, 2 x LIN)可連接最多4路。每個CAN FD通道單獨和USB和LIN電氣隔離，達到500 V。使用簡單并且它堅固的鋁合金殼使該接口特別適用于隨身攜帶外出使用。

整套還包含CAN/CAN FD監視器PCAN-View for Windows和編程接口PCAN-Basic。 也包含LIN總線監視軟件PLIN-View Pro和PLIN編程接口。

新的CAN FD標準 (CAN with Flexible Data Rate) 主要特點是更高的數據傳輸帶寬。最大64數據位每個CAN FD幀 (代替目前的8位) 可以最大12 Mbit/s比特率傳輸。CAN FD向下兼容CAN 2.0 A/B標準，因此CAN FD節點可用于現有的CAN網絡。但是，在這種情況下，CAN FD擴展不適用。

ISO/Non-ISO CAN FD：

自從CAN FD首次實施起，協議已經獲得改進并且現在被包含在標準ISO 11898-1中。改進后的CAN FD標準不兼容原始協議。

我們充分考慮了這種情況，我們的CAN FD接口支持這兩種協議版本。如果需要，你可以通過軟件環境 („Non-ISO“ 和 „ISO“)切換到CAN FD協議。2015年2月之前交付的設備需要固件升級獲得該功能。如果你有興趣和更多信息，請聯系我們：info@hkaco.com。

提示：PCAN-USB Pro FD可用于替代不再生產的PCAN-USB Pro。PCAN-USB Pro FD完全具備CAN和LIN的功能性。

特性

• 該適配器用于高速USB 2.0 (兼容USB 1.1 和 USB 3.0)
• 發送和接收CAN FD 和 LIN 報文使用2個D-Sub連接器（都有CAN FD 和 LIN 總線分配）
• 時間戳分辨率1μs
• 在D-Sub連接器上的5-V供電可通過焊接跳線連接，例如用于外部總線轉換器
• 通過USB供電
• 擴展的工作溫度范圍從-40 to 85 °C (-40 to 185 °F)

CAN工作特性

• 符合CAN規范 2.0 A/B 和 FD
• CAN FD支持ISO和Non-ISO標準切換
• CAN FD比特率用于數據域 (64位最大) 從25 kbit/s最大至12 Mbit/s
• CAN比特率從25 kbit/s最大至1 Mbit/s
• CAN FD控制器的FPGA實施
• NXP TJA1044GT CAN收發器
• 每個CAN FD通道獨立光解耦USB和LIN，最大500 V
• CAN端子可通過焊接跳線激活，與每路CAN通道分離
• 總線負載測量包括物理總線上的錯誤幀和過載幀
• 誘發錯誤發生功能用于進入和外出CAN報文?

LIN工作特性

• 比特率從1 kbit/s 最大至20 kbit/s
• TJA1021/20 LIN收發器
• 兩個LIN通道 (共地) 光解耦 USB 和 CAN FD
• 可被用作LIN主站或從站 (1 ms主站任務分辨率)
• 自動比特率、幀長度、和校驗和類識別
• 自發調度器，支持無條件、事件、和零星幀
• 硬件可工作于時間表 (最大8個時間表可用總共256個間隙位配置)

引腳分配 D-Sub

	管腳	管腳定義
	1	無連接 / 可選 +5V
	2	CAN-L
	3	CAN-GND
	4	LIN
	5	LIN-GND
	6	LIN-GND
	7	CAN-H
	8	無連接
	9	VBAT

發貨清單

• PCAN-USB Pro FD接口（鋁合金外殼）
• CAN FD接口驅動 for Windows? 10、8.1、7、Vista 和 Linux (32/64 bit)
• LIN接口驅動 for Windows? 10、8.1、7、Vista (32/64 bit)
• PCAN-View CAN監視器Windows軟件
• PLIN-View Pro LIN監視器Windows軟件
• PCAN-Basic 編程接口用于開發CAN連接應用程序
• PLIN-API編程接口用于開發LIN連接應用程序
• 汽車領域標準化協議編程接口
• PDF格式的說明書

貨號：IPEH-004061
