簡介

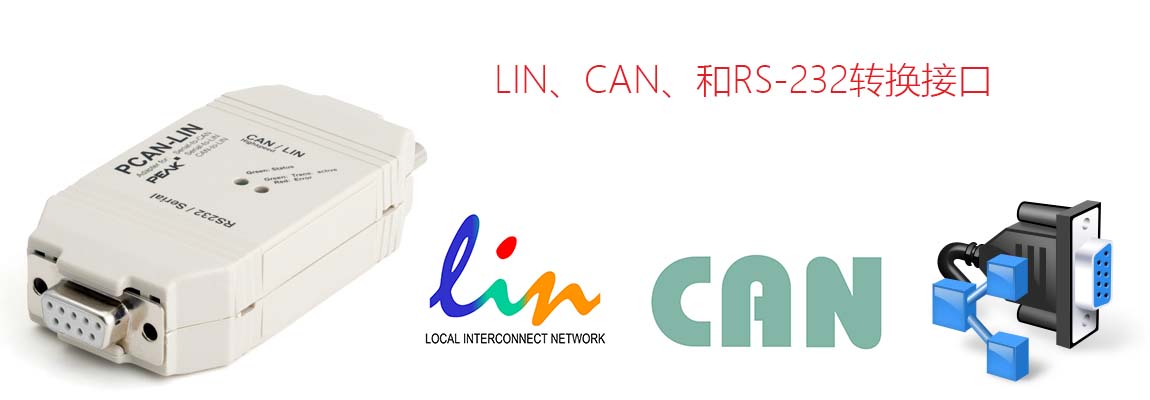

該款PCAN-LIN模塊可使CAN、LIN和串口之間實現通訊。采用輕便的塑料外殼，內含固件可使數據在不同總線系統之間進行交換。用配置軟件可設置各種模式。例如使該模塊充當LIN主站，能請求數據和引導輸入的LIN數據發送到CAN總線和/或串口。用一個ID偏置，數據可在CAN和LIN之間交換。

規格

• 通用網關(或者路由器 - 當采用驗收代碼/驗收遮罩功能時) 從:

  • RS-232至LIN (反之亦然)
  • CAN至LIN (反之亦然)
  • RS-232至CAN (有限帶寬)
• CAN比特率最大 1 Mbit/s
• 符合CAN規范 2.0 A/B
• LIN比特率 1 - 20 kbit/s
• 發送/接收LIN 1.x 和2.x幀
• 可用作LIN主站或從站
• LIN從站仿真。可通過CAN幀改變數據
• 處理用戶定義的LIN ID列表(調度表帶有限的進入數)
• 單獨LIN幀可通過CAN或RS-232進行初始化
• 供電9 至 30 V
• 擴展的工作溫度范圍 -40 至 85 °C (-40 至 185 °F)

選項:

• 高速 (ISO 11898-2) 或者低速 (ISO 11898-3) CAN收發器模塊
• RS-232和CAN/LIN之間電氣隔離達到 1 kV (只是高速CAN)

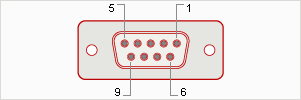

引腳分配母D-Sub接頭

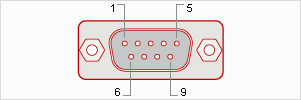

引腳分配公D-Sub接頭

發貨清單

• PCAN-LIN接口，塑料殼
• 配置和監視工具PCAN-LIN Config for Windows? 10, 8.1, 7 (32/64-bit)
• 使用手冊 PDF格式

附件

PCAN-LIN配置電纜可選購。

訂貨信息
