PCAN-Explorer 6:CAN和CAN FD總線專業分析軟件

介紹

PCAN-Explorer 6是一款應用于CAN/CAN FD網絡的多功能專業軟件。用戶不僅能夠觀察CAN流量。還允許手動或周期傳輸報文或整個傳輸列表,例如,進行控制或仿真。

PCAN-Explorer 6可同時連接到數個CAN和CAN FD總線。與以前的版本不同,所用的CAN適配器硬件類型不再是一個限制因素。

使用該軟件的一個中心點是用符號表示CAN報文和它們的有效負載。利用符號文件的幫助,十六進制信息被轉換為可讀的又生動的格式。

從版本6開始,示蹤功能,除了記錄數據流,還允許回放已有蹤跡。記錄和輸入CAN報文可用各種條件過濾。

特定要求,以及復雜過程的自動化可用宏實施。VBScript精密執行可訪問PCAN-Explorer 6的大量對象模型。

此外,PCAN-Explorer 6的功能還可通過插件擴展。我們所提供的插件可更好地分析和改變數據。繪圖儀能夠圖形化現場記錄或者基于蹤跡的信號時間路線。儀表板插件適用于安排各種顯示窗、控件、和開關。更多插件可導入基于CANdb格式的第三方配置和增加支持J1939協議。





PCAN-Explorer 6許可證

單臺電腦許可證 - 擁有該許可證,你可獲得一張安裝光盤和一個許可證文件。你只可在單臺電腦上安裝、激活和使用該軟件。該軟件的激活可以在線、通過電話、或者電郵。

可移植許可證 + USB復制保護電子狗 - 擁有這種許可證,你可為每個購買的許可證獲得一個USB復制保護電子狗和安裝CD。你可在多臺電腦上安裝PCAN-Explorer 6。想要解鎖和使用該軟件,你必須把復制保護電子狗插入電腦的USB端口中。

PCAN Explorer 6培訓

我們提供PCAN-Explorer培訓課程。包括軟件主要功能講解,使用PCAN-Symbol Editor,和插件的演示。需要詳細信息,請?jiān)L問PCAN-Explorer培訓課程

特性

  • 管理工程中的所有設置、信息和文件

  • 導出整個工程包括鏈接文件到便利包,以便歸檔或分享

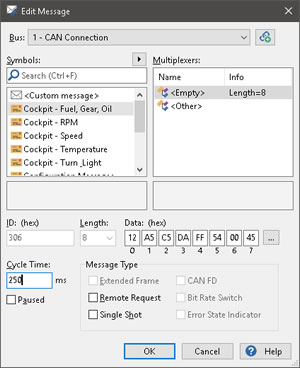

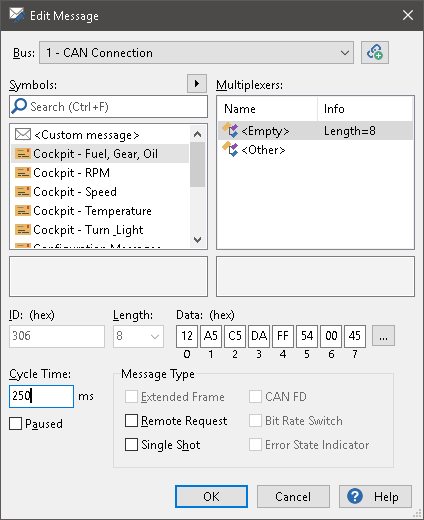

  • 用戶界面大范圍修改,可利用改進的對話框創建傳輸報文和管理信號

  • 自動通知新軟件版本和提供升級流程支持

  • 集成文本編輯器,利用語法高亮顯示創建和編輯符號文件、宏和VBScript

  • 用戶接口語言可切換)

  • 集成插件實現功能升級


點擊小圖看大圖

點擊小圖看大圖

點擊小圖看大圖

點擊小圖看大圖

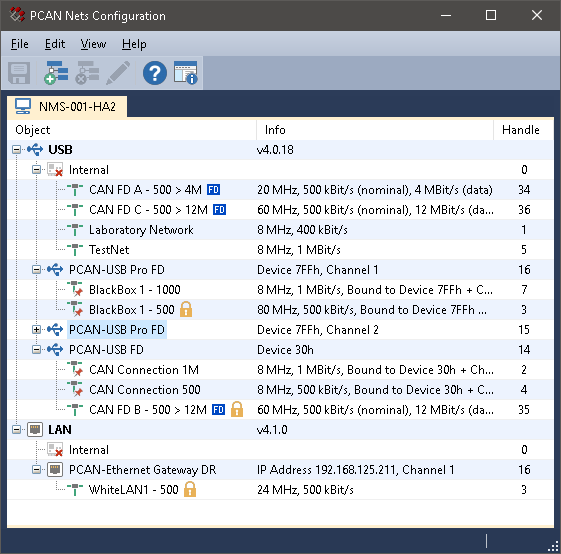

連接CAN和CAN FD

  • 同時連接多個CAN接口,不依賴于硬件類型

  • 支持CAN規范2.0 A/B 和 FD

  • CAN比特率(名義)可達1Mbit/s

  • 數據比特率高達12Mbit/s (只在使用CAN FD接口時)

  • 可選用定制比特率

  • 可激活只聽模式

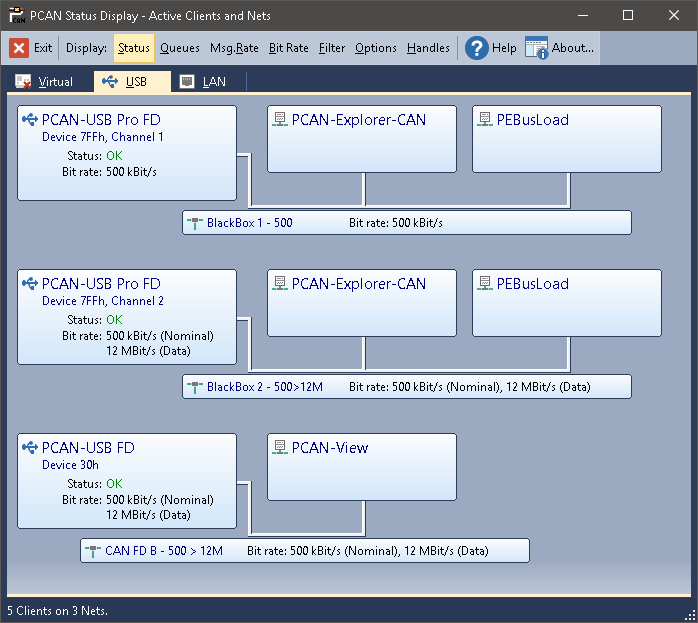

  • 清晰的連接概覽,含它們的比特率、狀態、錯誤計數、和總線負載

  • 可執行硬件復位CAN控制器

傳輸和接收

  • 顯示CAN數據流量以可分類的接收和傳輸列表,可配置欄目顯示
  • 報文顯示包括ID、長度、數據字節、time-outs、收到的報文數、和接收間隔
  • 顯示錯誤幀可為每個連接激活
  • 顯示CAN ID以十六進制或十進制格式
  • 顯示接收、傳輸、和錯誤狀態
  • 報文接收,帶最大分辨率100μs
  • 手動和周期傳輸報文,帶最大分辨率1ms
  • 傳輸CAN報文響應遠程幀(只是CAN 2.0 A/B)
  • 報文可根據要求分組為傳輸列表、保存和下載,例如要仿真CAN節點

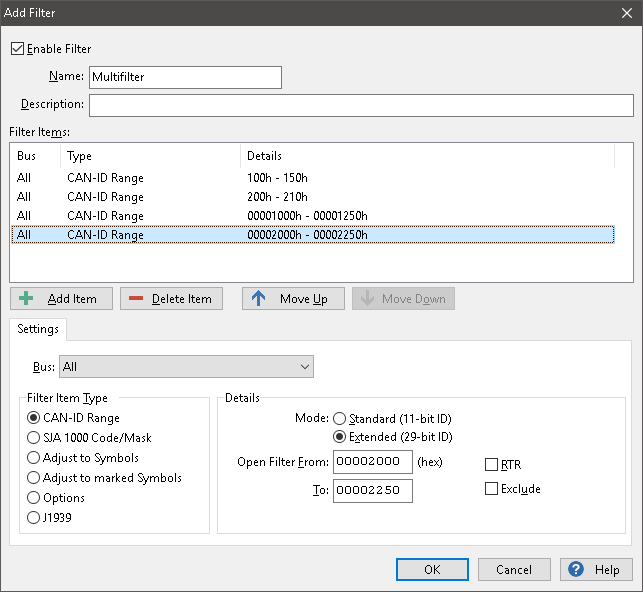

  • 多種靈活的過濾器可配置并且,例如,指配到傳輸/接收窗口或者各種不同蹤跡

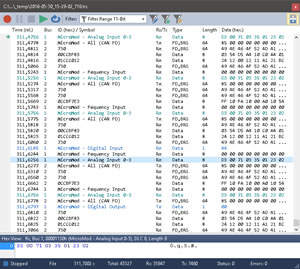

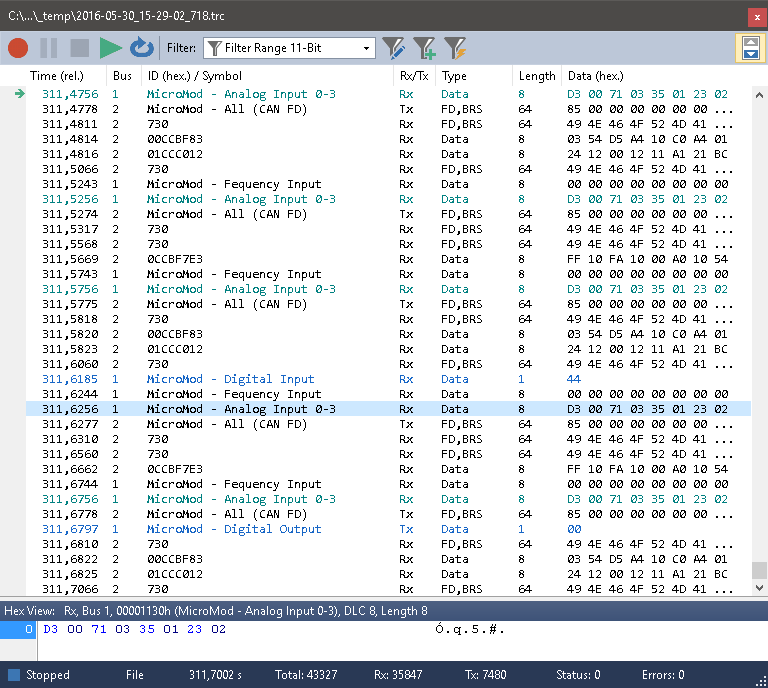

記錄和回放

  • 記錄CAN數據流,可選包括發生的錯誤
  • 蹤跡文件回放,包括可選循環功能
  • 同時操作多個蹤跡
  • 顯示記錄的報文,含細節例如時間戳、類型、ID、長度和數據字節
  • 顯示數據字節以十六進制、十進制或ASCII格式
  • 通過報文過濾器過濾記錄的報文
  • 記錄CAN數據流直接到RAM(以線性、動態、或循環緩存模式)
  • 直接從文件或緩存回放記錄的CAN報文
  • 保存記錄的數據到可讀文本文件或CSV文件,用于在Excel或其它類似軟件中進一步處理
  • 與 PCAN-Explorer版本5相比,增強處理大型蹤跡文件
  • 通過不同的符號文件后續檢查緩存內記錄的數據

點擊小圖看大圖

點擊小圖看大圖


符號表示

  • 清晰和可讀地顯示CAN報文,基于我們的符號格式:

    • 通過命名字母數字輕松定位CAN報文

    • 數據的字節精確分割為變量,可指定名稱、數據類型等等

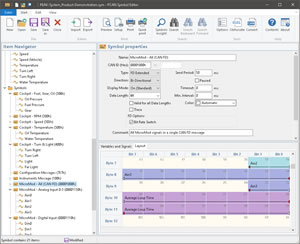

  • 舒服的符號文件創建,可利用所提供的Windows?軟件PCAN-Symbol Editor或者內置的文本編輯器

  • 通過觀察窗口可實時監視數個信號

  • 圖形化顯示最多4個信號,可用簡單易用的線性編寫器 (Line Writer插件)

自動化,可用宏和VBScript

  • 自動化小任務或復雜的處理可用宏或VBScript,例如:
    • 執行或開發CAN系統的測試流程
    • 如果溫度超標,發送一個e-mail
    • 當收到特定的報文時啟動一個動作
    • 當某個事件發生時打開Excel表格并保存數據在單獨的單元格中
    • 從輸入CAN報文的數據計算變量
  • 創建宏和scripts,可用內置的文本編輯器
  • 功能鍵指定到單獨的宏

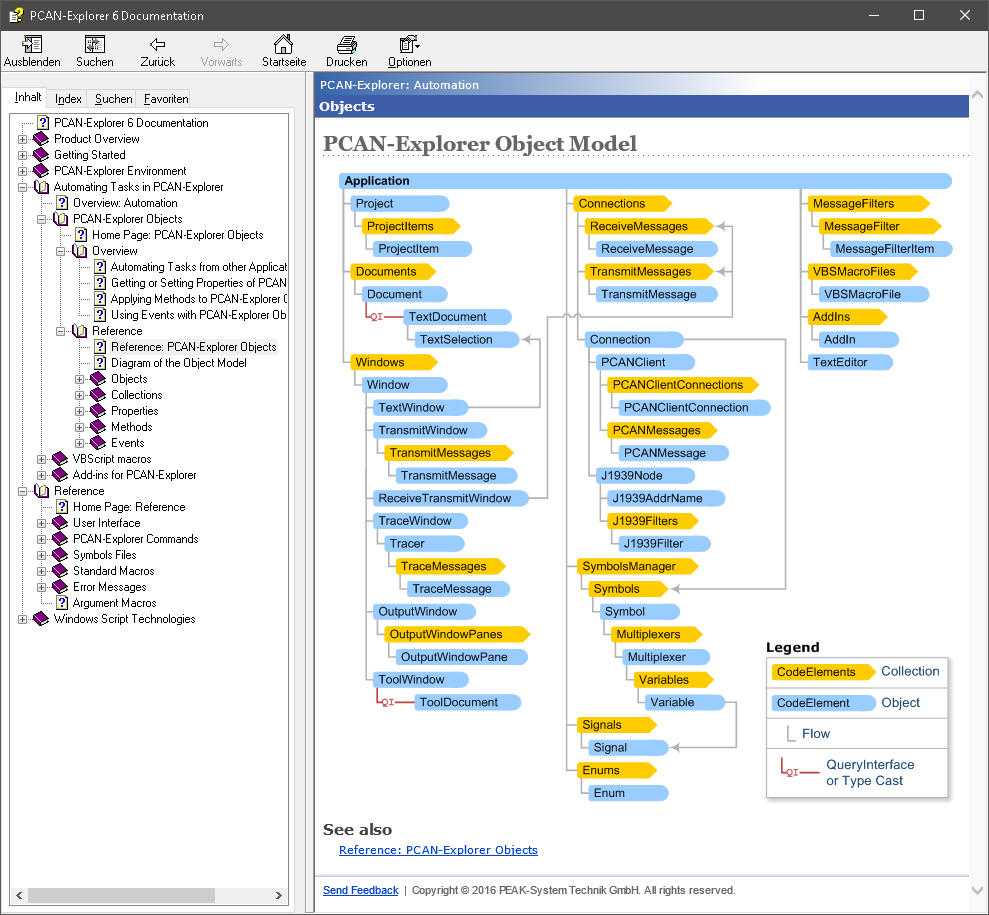

  • 通過PCAN-Explorer對象模型可利用VBScript訪問幾乎所有程序元件
  • VBScript宏也運行于背景即使沒有PCAN-Explorer界面

點擊小圖看大圖


系統要求

  • Windows? 10, 8.1, 7 (32/64-bit)

  • 至少2 GB RAM 和 1.5 GHz CPU

  • CAN總線連接:我們的PC CAN接口

  • 空閑的USB端口用于復制保護電子狗 (只是可移植許可證)

發貨清單

  • PCAN-Explorer安裝光盤
  • 單臺電腦許可證或者可移植許可證(含USB復制保護軟件狗)
  • PCAN Symbol Editor for Windows
  • HTML幫助格式文檔

訂貨信息

說明 貨號
PCAN-Explorer 6 - 單臺電腦許可證 IPES-006000

PCAN-Explorer 6 - 可移植許可證 +防拷貝軟件狗

IPES-006000
+ IPES-006090

其它信息

PCAN-Explorer 6版本歷史
PCAN-Symbol Editor 6版本歷史
PEAK-System論壇:PCAN-Explorer 6 和插件提問和支持部分
CAN FD新標準:支持和兼容產品

插件

Plotter Add-in 6版本歷史
Instruments Panel Add-in 6版本歷史
CANdb Import Add-in 6版本歷史
J1939 Add-in 6版本歷史
