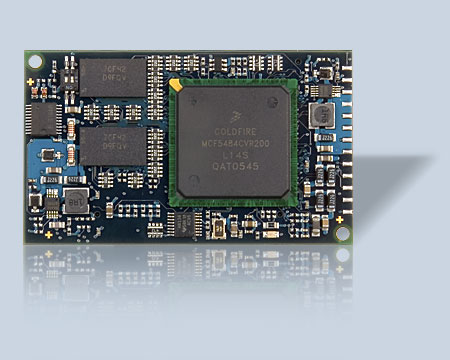

ECUcore-5484嵌入式單板計算機

內置32位嵌入式SBC模塊的飛思卡爾MCF5484處理器

單板計算機模塊ECUcore - 5484是一個非常緊湊的，內置的，高性能的單板計算機組件模塊，基于32位的飛思卡爾MCF5484單片機。

針對需要高層次嵌入式計算能力的應用程序，單板機模塊ECUcore - 5484結合了快速CPU，高性能內存布局和各種通信接口。單板機模塊尺寸僅有40mm x 70mm，配備了兩個CAN2.0B接口，4個UART，2個10/100Mbps快速以太網接口。其針對需要高速數據采集和實時通信應用，如PLC應用或以太網Powerlink。單板機模塊ECUcore - 5484預編入Linux操作系統。

由于有了增強固件，硬件模塊也可作為一個OEM應用的基于Linux的PLC（Linux-based Hard-PLC）。這種所謂的SYS TEC的PLC的核心模塊 - PLCcore - 5484 支持 C / C + + 以及符合 IEC 61131-3 標準的文本和圖形的編程方法。

設計時，單板機模塊集成所有高速組件在一個非常緊湊，低EMI多層印刷電路板上。特定的基板持有的慢時鐘的外圍元件，因此可以保持“簡單”，減少PCB設計難度。嵌入式模塊由3.3V單電源供電，有一個數字I / O擴展接口連接定制外設。

單板機模塊ECUcore - 5484具有強大的板上CPLD（復雜可編程邏輯器件）。它允許實現基本數字輸入和輸出以及實現高度復雜的外設單元。除了基本的 I / O，CPLD的標準版還包含一個可自由配置的高速計數器和一個非常強大的PWM / PTO單元。CPLD的VHDL源代碼和Linux I / O驅動的C源代碼，都在驅動程序開發工具包（DDK）提供了。單板機模塊的板上CPLD提供最靈活的方式以適應I / O配置的具體需求。因此，數據預處理的專有算法可以“外包”給硬件來做。除了內存映射接口，DDK還支持標準I / O擴展總線的使用，如I2C和SPI。因此，用戶I / O配置能夠自由和輕松地適應各種應用要求。

快速的硬件平臺

飛思卡爾MCF5484微控制器（ColdFire V4e核心，運行在200 MHz和300 + MIPS）的SBC模塊
高達128 MIB 32位，133MHz的DDR - SDRAM（標準：64 MIB）
高達64 MIB閃存（標準：16 MIB）
多達32 KiB EEPROM
硬件加速浮點處理器（FPU）
16通道DMA
MMU
板上實時時鐘（RTC），看門狗和溫度傳感器
標準板的I / O（可通過DDK中修改）：
- 24個數字輸入
- 22個數字輸出
- 1個高速計數器（Pulse/Dir或A / B）
- 1 PWM-/PTO-輸出（Pulse/Dir）
單電源3.3 V，1.5 A的功耗
遵循最新的低EMI設計規則極端緊湊的PCB
尺寸：70 x 40 mm
工業溫度范圍-40°C至+85°C
