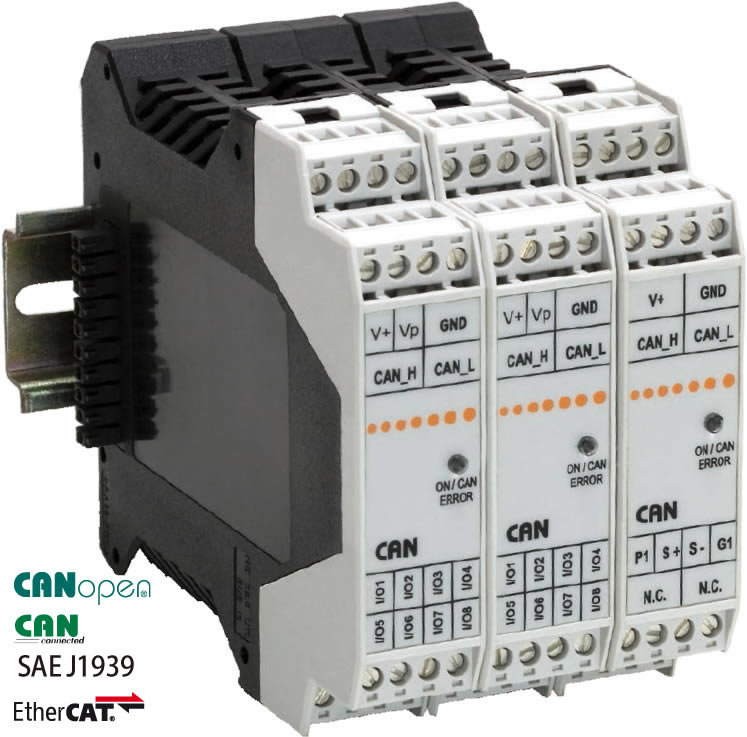

SNAP模塊 - CAN / CANopen / DeviceNet / EtherCAT
SNAP系列分布式模塊能夠把傳感器或執行器連接到數字CAN網絡上。它靈活的DIN導軌安裝以及高效電氣和各種功能使之應用廣泛。
該模塊裝備高速CAN (或EtherCAT) 接口,支持CAN 2.0A和CAN 2.0B。更高層協議例如CANopen、DeviceNet和很多客戶特定的協議也都有。
尺寸
SNAP系列模塊的外殼專用于現代工業場合。小而輕使它們特別適用于安裝在開關柜內。
安裝
工業級的塑料外殼可輕松安裝于DIN導軌上。可選的背板總線可把SNAP系列I/O模塊連接到我們的控制設備μCAN.4.cpu-SNAP。 |
|
型號 |
μCAN.1.xi-SNAP
μN(yùn)ET.1.xi-SNAP |
μCAN.6.ai-SNAP
μN(yùn)ET.6.ai-SNAP |
μCAN.8.ti-SNAP
μN(yùn)ET.8.ti-SNAP |
μCAN.8.dio-SNAP
μN(yùn)ET.8.dio-SNAP |
μCAN.4.ci-SNAP
μN(yùn)ET.4.ci-SNAP |
μCAN.8.pwm-SNAP
μN(yùn)ET.8.pwm-SNAP |
接口 |
CAN / EtherCAT |
CAN / EtherCAT |
CAN / EtherCAT |
CAN / EtherCAT |
CAN / EtherCAT |
CAN / EtherCAT |
每個模塊的I/O |
1 |
6 |
8 |
8 |
4 |
8 |
信號類型 |
模擬輸入 |
模擬輸入 |
溫度輸入 |
數字I/0 |
計數器輸入 |
PWM輸出 |
+/- 10 V |
0(4)-20 mA |
● |
● |
● |
● |
--- |
--- |
--- |
--- |
--- |
應變計 |
|
● |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
--- |
熱電偶 |
Pt 100 |
● |
● |
--- |
--- |
● |
● |
--- |
--- |
--- |
數字I/O |
--- |
--- |
--- |
HS / LS Driver |
HS / LS Input |
HS / LS Driver |
計數器 |
--- |
--- |
--- |
--- |
1 Hz - 500 kHz |
--- |
精度 |
0,1% full scale |
0,1% full scale |
0,1% full scale |
--- |
+/- 0,1 Hz |
0,5% Steps |
分辨率 |
16-bit |
16-bit / 24-bit |
16-bit / 24-bit |
--- |
0,1 Hz |
0% - 100% |
采樣率 |
20 ms |
15 ms / 6 Inputs |
20 ms / 8 Inputs |
1 ms |
100 ms |
25 Hz – 5 kHz Base |
供電 |
12 - 40 V DC |
8 - 40 V DC |
8 - 40 V DC |
8 - 50 V DC |
8 - 50 V DC |
8 - 50 V DC |
環境溫度 |
-40°C / +85°C |
-40°C / +85°C |
-40°C / +85°C |
-40°C / +85°C |
-40°C / +85°C |
-40°C / +85°C |
|
訂貨說明 |
貨號?
|
說明 |
10.70.001 |
μCAN.1.ai-SNAP / 電壓
1通道模擬信號采集模塊,含CANopen,無電氣隔離,信號類型?+/- 10V DC。通過COMBI-CON插頭連接所有信號線。 |
10.70.002 |
μCAN.1.ai-SNAP / 電壓
1通道模擬信號采集模塊,含CANopen,電氣隔離,信號類型?+/- 10V DC。通過COMBI-CON插頭連接所有信號線。 |
10.70.101 |
μCAN.1.ai-SNAP / 電流
1通道模擬信號采集模塊,含CANopen,無電氣隔離,信號類型?0(4)-20mA。通過COMBI-CON插頭連接所有信號線。 |
10.70.102 |
μCAN.1.ai-SNAP / 電流
1通道模擬信號采集模塊,含CANopen,電氣隔離,信號類型?0(4)-20mA。通過COMBI-CON插頭連接所有信號線。 |
貨號?
|
說明 |
10.60.002 |
μCAN.1.ti-SNAP
1通道溫度采集模塊,含CANopen,電氣隔離。通過COMBI-CON插頭連接所有信號線。 |
10.60.003 |
μCAN.1.ti-SNAP
1通道溫度采集模塊,含CANopen,無電氣隔離。通過COMBI-CON插頭連接所有信號線。 |
貨號?
|
說明 |
10.50.001 |
μCAN.1.sg-SNAP
1通道力信號采集模塊(應變計),含CANopen,無電氣隔離,壓力傳感器9V DC電源由CAN模塊供給。校準分流器可由短路橋激活。通過COMBI-CON插頭連接所有信號線。 |
10.50.002 |
μCAN.1.sg-SNAP
1通道力信號采集模塊(應變計),含CANopen,電氣隔離,壓力傳感器9V DC電源由CAN模塊供給。校準分流器可由短路橋激活。通過COMBI-CON插頭連接所有信號線。 |
貨號?
|
說明 |
10.88.002 |
μCAN.4.ci-SNAP
4通道計數器模塊,含CANopen,無電氣隔離。專用于導軌安裝。通過螺釘端子連接。 |
10.88.003 |
μCAN.4.ci-SNAP
4通道計數器模塊,含CANopen,電氣隔離。專用于導軌安裝。通過螺釘端子連接。 |
貨號?
|
說明 |
10.15.000 |
μCAN.4.cpu-SNAP
任意可編程嵌入式PC,用于導軌安裝。 |
貨號 |
說明 |
10.80.004 |
μCAN.6.ai-SNAP /?電流
6通道模擬信號采集模塊,含CANopen,無電氣隔離,信號類型?0(4)-20mA。通過COMBI-CON螺釘接頭連接所有信號線。 |
10.80.005 |
μCAN.6.ai-SNAP /?電流
6通道模擬信號采集模塊,含CANopen,電氣隔離,信號類型?0(4)-20mA。通過COMBI-CON螺釘接頭連接所有信號線。 |
10.80.006 |
μCAN.6.ai-SNAP /?電流
6通道模擬信號采集模塊,含CANopen,電氣隔離,信號類型?0(4)-20mA。通過COMBI-CON螺釘接頭連接所有信號線。內置總線/電源接頭用于SNAP模塊的串接。 |
10.80.100 |
μCAN.6.ai-SNAP /?電壓
6通道模擬信號采集模塊,含CANopen,無電氣隔離,信號類型?+/-10V DC。通過COMBI-CON螺釘接頭連接所有信號線。 |
10.80.101 |
μCAN.6.ai-SNAP /?電壓
6通道模擬信號采集模塊,含CANopen,電氣隔離,信號類型?+/-10V DC。通過COMBI-CON螺釘接頭連接所有信號線。 |
|
貨號?
|
說明 |
10.86.020 |
μCAN.8.dio-SNAP
8通道數字輸入/輸出模塊,含CANopen,無電氣隔離。專用于導軌安裝。通過螺釘端子連接。高端驅動。 |
10.86.023 |
μCAN.8.dio-SNAP
8通道數字輸入/輸出模塊,含CANopen,無電氣隔離。專用于導軌安裝。通過螺釘端子連接。低端驅動。 |
10.86.022 |
μCAN.8.dio-SNAP
8通道數字輸入/輸出模塊,含CANopen,無電氣隔離。專用于導軌安裝。通過螺釘端子連接。內置總線/電源接頭(端對端可串接)。高端驅動。 |
10.86.024 |
μCAN.8.dio-SNAP
8通道數字輸入/輸出模塊,含CANopen,電氣隔離。專用于導軌安裝。通過螺釘端子連接。高端驅動。 |
10.86.021 |
μCAN.8.dio-SNAP
8通道數字輸入/輸出模塊,含CANopen,電氣隔離。專用于導軌安裝。通過螺釘端子連接。內置總線/電源接頭(端對端可串接)。高端驅動。 |
貨號?
|
說明 |
10.87.003 |
μCAN.8.pwm-SNAP
8通道脈寬輸出模塊,含CANopen,無電氣隔離。專用于導軌安裝。通過螺釘端子連接。高端驅動。 |
10.87.002 |
μCAN.8.pwm-SNAP
8通道脈寬輸出模塊,含CANopen,無電氣隔離。專用于導軌安裝。通過螺釘端子連接。低端驅動。 |
10.87.004 |
μCAN.8.pwm-SNAP
8通道脈寬輸出模塊,含CANopen,電氣隔離。專用于導軌安裝。通過螺釘端子連接。高端驅動。 |
貨號?
|
說明 |
10.85.003 |
μCAN.8.ti-SNAP /?無電氣隔離
8通道溫度采集模塊可用J、K、L、R和T型熱電偶。含CANopen接口,無電氣隔離。通過COMBI-CON插頭連接所有信號線。 |
10.85.001 |
μCAN.8.ti-SNAP /?電氣隔離
8通道溫度采集模塊可用J、K、L、R和T型熱電偶。含CANopen接口,電氣隔離。通過COMBI-CON插頭連接所有信號線。 |
10.85.002 |
μCAN.8.ti-SNAP /?電氣隔離
8通道溫度采集模塊可用J、K、L、R和T型熱電偶。含CANopen接口,電氣隔離。通過COMBI-CON插頭連接所有信號線。內置總線/電源接頭用于SNAP模塊的串接。 |
10.85.100 |
μCAN.8.ti-SNAP /?無電氣隔離
8通道溫度采集模塊可用Pt100電阻溫度探頭。含CANopen接口,無電氣隔離。通過COMBI-CON插頭連接所有信號線。 |
10.85.101 |
μCAN.8.ti-SNAP /?電氣隔離
8通道溫度采集模塊可用Pt100電阻溫度探頭。含CANopen接口,電氣隔離。通過COMBI-CON插頭連接所有信號線。 |
10.85.102 |
μCAN.8.ti-SNAP /?電氣隔離
8通道溫度采集模塊可用Pt100電阻溫度探頭。含CANopen接口,電氣隔離。通過COMBI-CON插頭連接所有信號線。內置總線/電源接頭用于SNAP模塊的串接。 |
|
|
