簡介

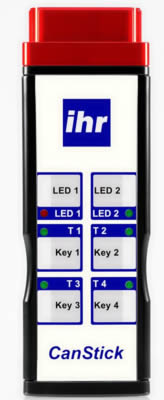

CANStick是一款手持式汽車診斷工具。(OBD-2連接器和汽車的連接很方便)方便與汽車上的OBD-2接口相連，操作人員可以輕松地用它發送和接收預定義的CAN序列。具有高接觸耐久性的工具，是為連續制造的環境以及為研發領域中的快速診斷工具而設計的。用戶可以使用四個可自由編程的按鍵來發送CAN報文或者開始一些事件，還有六個可自由編程的LED可以給操作者一個完成動作的反饋。設備由OBD-2連接器供電，不需要額外的電源。

CANStick包括一個含64kByte閃存的微控制器，它具有獨有的操作系統。CAN程序通過RS232連接，從電腦主機傳送到CANStick上。之后，CANStick就可以獨自正常工作了。

要為CanStick創建一個程序，需要兩個軟件工具：具有項目環境的編譯器和用來下載二進制文件的Flash工具。 交貨清單包含一些項目例程，其中按鍵和LED的功能是預定義的。報文序列可以在添加和編譯后，連接并存儲到CanStick中。

配置

• CANStick Light：
  CAN通訊設備，帶有4個可編程按鍵，6個可編程LED。不包括OBD-2連接器。機殼在兩側閉合。
• CANStick Basic：
  CAN通訊設備，帶有4個可編程按鍵，6個可編程LED。1個OBD-2連接器。機殼在一側閉合。
• CANStick Pro：
  CAN通訊設備，帶有4個可編程按鍵，6個可編程LED。1個OBD-2連接器和1個OBD-2套管。

附件

彈簧引腳（適用于可更換引腳的OBD-2連接器）

設備參數

• 4個可編程按鍵
• 6個可編程LED
• 通過RS232 連接電腦主機（9針引腳）
• MOLEX OBD-2連接器/套管（14針引腳）
• 鍍金的OBD-2連接器（最小2,000,000連接次數）或含有可更換彈簧引腳的OBD-2連接器（最小200,000連接次數）
• 電流消耗：標準50mA
• 額定電壓：標準13.5V（9 ~16V）
• 短路保護：二極管
• 極性保護：二極管
• 溫度范圍：-20°C 到 +70°C
• 外形尺寸：100 x 48 x 30 mm
• 質量：200g左右
