COMET產品 > 溫濕度壓力變送器和調節器

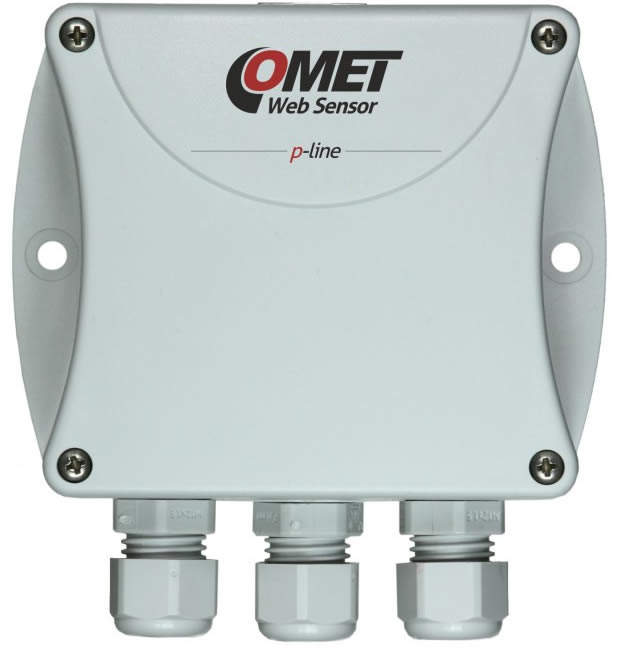

網絡傳感器P2520 - 雙通道，遠程，0-20mA輸入

雙通道p-line網絡傳感器從0-20mA (4-20mA)轉以太網。遠程報警。

發貨清單

P2520網絡傳感器
可追溯校準證書
快速使用手冊

應用

工業自動化和流程控制

網絡傳感器P2520是一個理想的解決方案，廣泛應用于流程控制和自動化領域的遠程監測和數據記錄關鍵事件。可連接兩個電流輸出傳感器到以太網。電流回路長導線用以太網代替。以太網減少了安裝成本并加速系統部署。

建筑物HVAC管理

第三方傳感器例如流量計可通過網絡傳感器P2520連接到Comet數據庫。通過email或SMS進行遠程報警。

遠程傳感器

網絡傳感器P2520是從電流輸出傳感器獲得數據的有效途徑。免費軟件SensorReader可用于成本敏感項目。

工廠和制造

監測食品加工工業、制藥工業、航空工業、等等。

Current input 2-channels Ethernet WWW WWW config 1000 values Graph CSV Email Modbus XML SNMP Trap SOAP Syslog SNTP

軟件

Comet數據庫
數據采集和分析的全面方案。使用方便又高度靈活的數據庫軟件，適用于Comet變送器和調節器。

傳感器RS485/232應用程序
能夠和RS485/RS232輸出型傳感器通訊并且發送數據到Comet數據庫。

T-Sensor軟件
Comet變送器和調節器免費配置軟件。

SensorReader軟件
Comet變送器和調節器基本數據采集軟件。免費下載。

第三方軟件
ControlWeb, TIRS.NET, LabVIEW 等等。支持這些由第三方公司提供的軟件。

規格

輸出	Ethernet
測量值	0-20mA
結構類型	用于外部探頭
設計	工業
溫度測量范圍	無
繼電器輸出	否
兩態輸入	否
LCD顯示器	否
電流測量精度	±0.1%FS from 0°C to +50°C ±0.3%FS from -30°C to +80°C
分辨率	1uA
A/D轉換器分辨率	24bit sigma-delta
輸入阻抗	20歐姆
測量間隔	1s
工作溫度范圍	-30 to +80°C
IP保護	IP30
LAN連接	RJ-45連接器、10Base-T或100Base-TX
通訊協議	WWW, ModbusTCP, SNMPv1, SOAP, XML
報警協議	E-mail, SNMP Trap, Syslog
配置	WWW配置
電源	9V to 30V, 最大功率消耗1W不含電流傳感器
電源接口	內部端子
尺寸	88.5 x 126 x 39.5 mm (W x H x D)
重量	大約150g
保修	2年

特點

電流輸入
	網絡傳感器專用于測量兩路電流輸入。它能夠從兩個電流回路0-20mA (4-20mA)提供數據到以太網。電流能夠重新計算為所連接傳感器測量的物理值。傳感器直接從P2520轉換器取電。電流輸入和以太網電氣隔離。

以太網接口
	10Base-T/100Base-TX以太網通過標準的RJ45連接器連接。IP地址可從DHCP服務器自動獲取或者手動設置。只支持互聯網協議版本4。

WWW服務器
	實際測量值可通過強大的嵌入式網絡服務器進行訪問。可從移動設備例如智能手機和平板電腦訪問網頁。網絡傳感器也可通過網頁進行配置。網絡傳感器允許你訪問用戶定制的網頁。

歷史值存儲器
	測量值根據所選擇的時間間隔被保存到歷史存儲器。存儲器的容量是每個通道1000個記錄。歷史存儲器內的值不能做備份。在設備重啟后存儲器被清空。

歷史曲線圖
	歷史值曲線圖可通過網頁訪問。現代HTML5 canvas圖形組件允許使用數千個設備的圖形。可在智能手機和平板電腦上顯示圖形。支持現在所有網頁瀏覽器 - Firefox、Opera、Chrome或者Internet Explorer 9。

歷史導出到CSV

可導出歷史值，以便用CSV文件進一步處理。CSV文件可在電子表格軟件中進行處理例如Microsoft Excel或者OpenOffice Calc。支持兩種CSV文件格式 - 小數點和逗號十進制點分隔符。當設備時間被SNTP服務器同步時，顯示CSV文件內的時間戳。CSV文件可從網站下載也可定期以email附件發送。

Email
	當測量值超過設置的極限時，報警email被發送。當測量值回到安全范圍時也發送Email。支持SMTP身份驗證，但是SSL不能。帶CSV文件附件的Email可以設置的時間間隔發送。

ModbusTCP協議
	Modbus協議用于和SCADA系統或第三方軟件通訊。網絡傳感器使用Modbus TCP協議版本。兩個Modbus客戶端可同時連接到設備。

通過XML讀取實際值
	XML協議用于讀取實際測量值。該協議適合于網絡傳感器集成到第三方SCADA系統。

SNMP協議
	SNMP版本1協議用于IT基礎設施。用SNMP協議，你可以讀取實際測量值、報警狀態和報警參數。可用MIB表格帶OID描述。

SNMP Trap
	SNMP Trap用于IT基礎設施。網絡傳感器允許發送Traps到選擇的Trap接收服務器。在通道報警或錯誤狀態例如不能發送email，不能發送SOAP報文，等等下，Traps被發送。

SOAP協議
	網絡傳感器允許通過SOAP v1.1協議發送當前測量值。該設備發送測量值以XML格式給網絡服務器。該協議的好處是可通過設備端對通訊進行初始化。因?yàn)樗恍枰褂枚丝谵D(zhuǎn)發。

Syslog協議
	Syslog協議用于IT基礎設施監測系統。網絡傳感器允許發送文本消息給所選的Syslog服務器。消息在通道報警或錯誤狀態情況下才被發送。錯誤狀態包括不能夠發送email、不能夠發送SOAP消息、等等。

SNTP協議 - 時間同步
	時間和SNTP服務器同步。實際時間顯示在網頁上，并且對CSV文件內的時間戳是必需的。同步間隔可設置為一天或一個小時。

選購件


AC/DC適配器230Vac to 24Vdc/1A, 開關模式代碼: A1940	傳感器支架可安裝于導軌19" 代碼: MP046	螺絲刀用于WAGO端子3.5mm 代碼: MP031
KIT-GSM modem Fastrack Xtend 代碼: KIT-GSM-W
