MTSN套件：全面的多端口TSN設置 |
多端口時間敏感網絡（MTSN）交換機IP是SoC-e解決方案，適用于需要一體式解決方案以將時間敏感網絡引入其設備的任何客戶。
根據應用，可以最佳地實施MTSN交換機IP。可以將其配置為從簡單的2端口TSN適配器生成到復雜的多端口交換機。設計人員可以在其他參數中為FPGA部分實現的交換機選擇端口數量和存儲器分配。使用Xilinx Vivado工具以圖形方式完成整個配置。

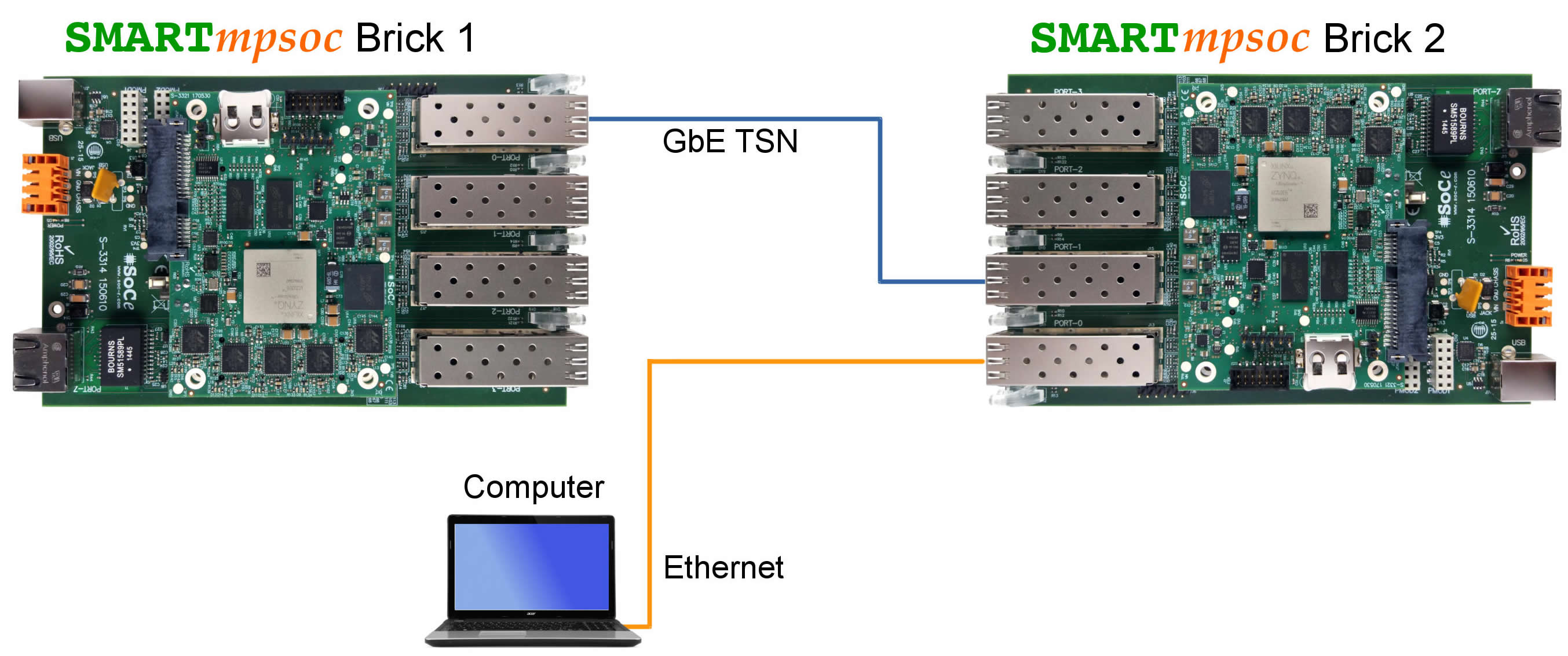

可以使用此MTSN套件評估MTSN 交換機IP。該套件不僅設計用于測試MTSN 交換機IP，而且還支持高級動手TSN。它由兩塊即用的運行TSN網絡設置的板卡組成。
|
該套件有兩種版本，一種基于Xilinx Zynq Ultrascale + MPSoC，另一種基于Zynq-7000 SoC（PCIe NIC版本）。
|
MTSN 套件

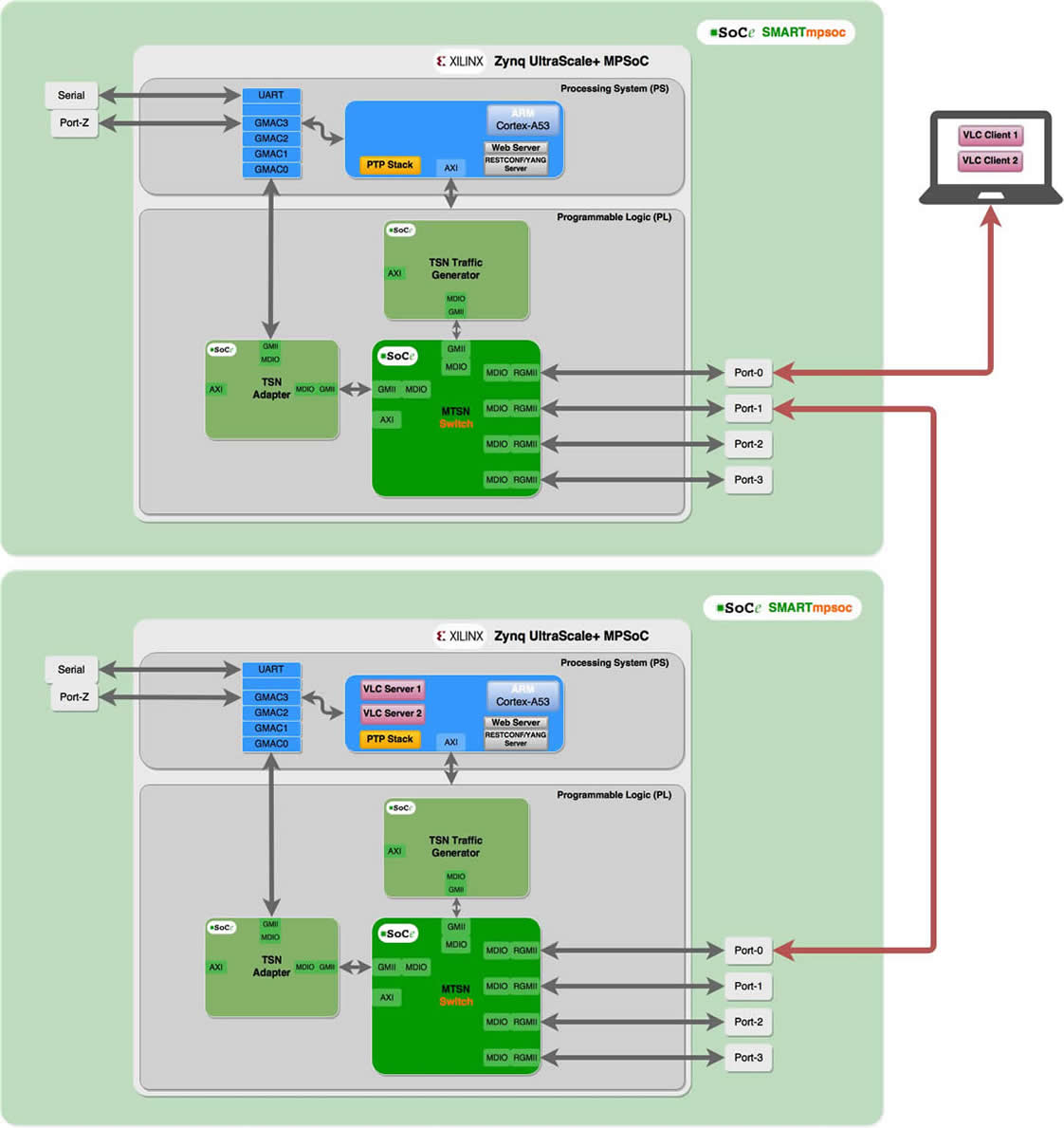

下圖顯示了在MTSN 套件（MPSoC版本）上實現的設計框圖：
此設計中包含的主要元素是：
- PS部分：SoC的處理系統部分。
- PL部分：SoC的可編程邏輯部分。
- TSN流量生成器：HDL模塊能夠生成具有受控吞吐量的不同類別的以太網流量。此外，它集成了一個時間感知整形器，用于調度流量生成器生成的常規以太網流量。
- TSN適配器： HDL模塊，負責實施時間感知整形器，以調度由SoC處理器部分的標準常規以太網MAC所管理的常規以太網流量。
- MTSN交換機IP：六端口TSN交換機。這些端口分布為兩個內部端口和四個外部端口。

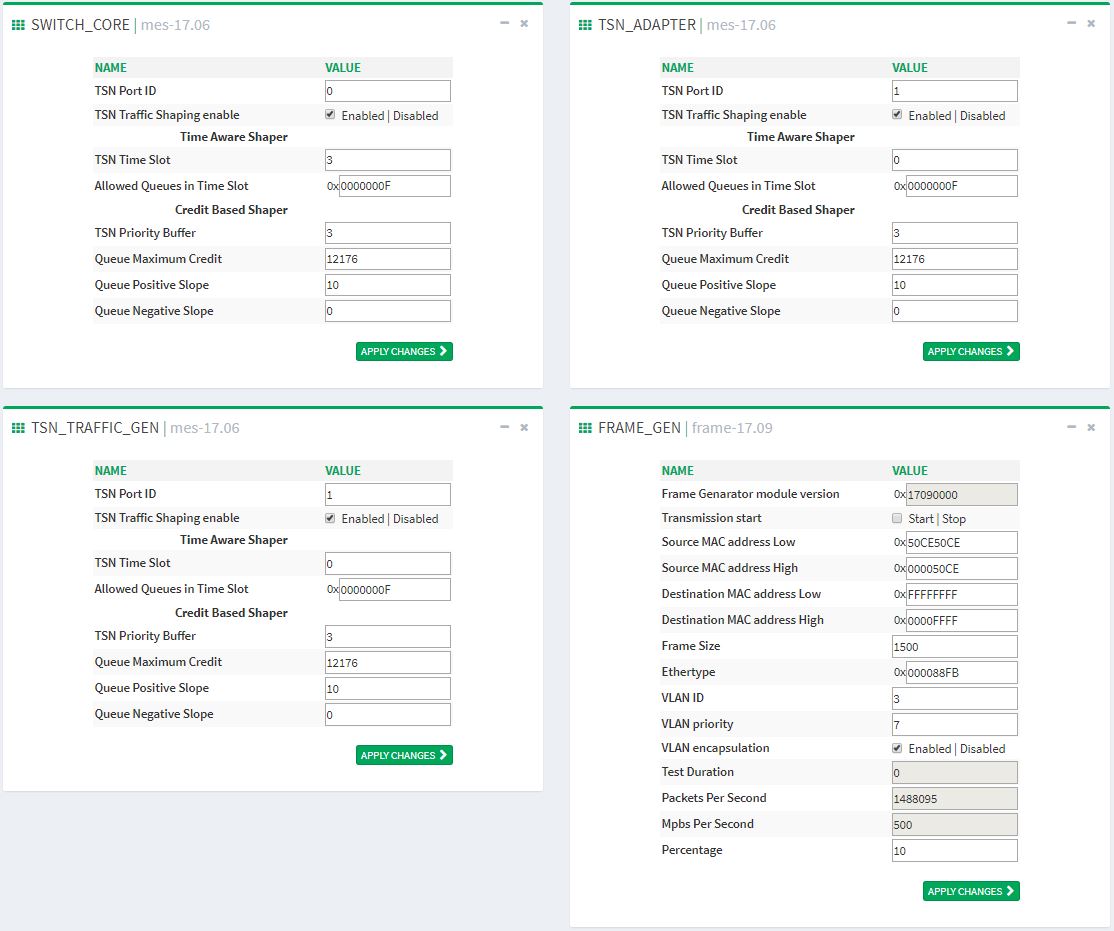

套件中包含的演示分為幾個測試，以測試啟用和禁用TSN功能（同步、整形器、等）的效果。每種配置的開關參數都是可見的，可以通過常規的Web瀏覽器進行編輯。以下屏幕截圖顯示了此界面示例： |
MTSN套件配置參數
|
MTSN套件–訂單信息
MTSN 套件（MPSoC版本）
該套件包括：
MTSN 套件（PCIe NIC版本）
該套件包括：
欲了解更多信息，請聯系我們：info@hkaco.com。 |
|
|
| |
|
|
| |
