概述

MTEK（Marvin Test Expansion Kit? Marvin測試擴展套件）系列是一個高性價比，PXI總線的測試解決方案，提供先進規格的現代化儀器，延長了傳統ATE的使用壽命和功能。基于Marvin測試解決方案的PXI機箱和儀器系列產品，MTEK系列可以輕松地與傳統的ATE平臺集成，提供先進的數字，模擬或RF測試功能。基于PXI的開放架構，MTEK系統提供了靈活和可擴展的解決方案，可以專門配置為解決封裝和晶圓測試應用的一系列測試需求。旨在支持工程和大批量生產設備，MTEK系列是延長傳統半導體ATE系統壽命周期的理想的低成本解決方案。

軟件

MTEK系統配有Windows?兼容的儀器驅動程序和虛擬儀表板，可從顯示儀器當前設置和狀態的窗口提供儀器的交互式控制和監控。此外，數字儀器還提供圖形矢量開發/波形顯示工具，作為選項，文件導入工具可用于導入和轉換STIL，WGL，VCD，eVCD和ATP文件格式。

特征

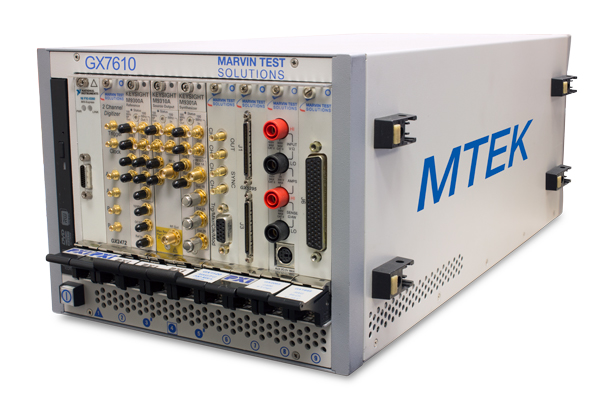

MTEK系列核心平臺包括9槽PXI Express機箱和MXI接口，為主機ATE系統提供控制接口。

8個外設插槽可用于支持PXI和PXI Express儀器。可用的PXI儀器提供模擬和數字功能，包括：

• 6.5位數字萬用表（DMM）
• 高性能數字I/O與每個引腳的PMU
• 20MS/s采樣率AWG（任意波形發生器）
• 70 MS/s采樣率數字化儀
• 射頻信號發生器和分析儀

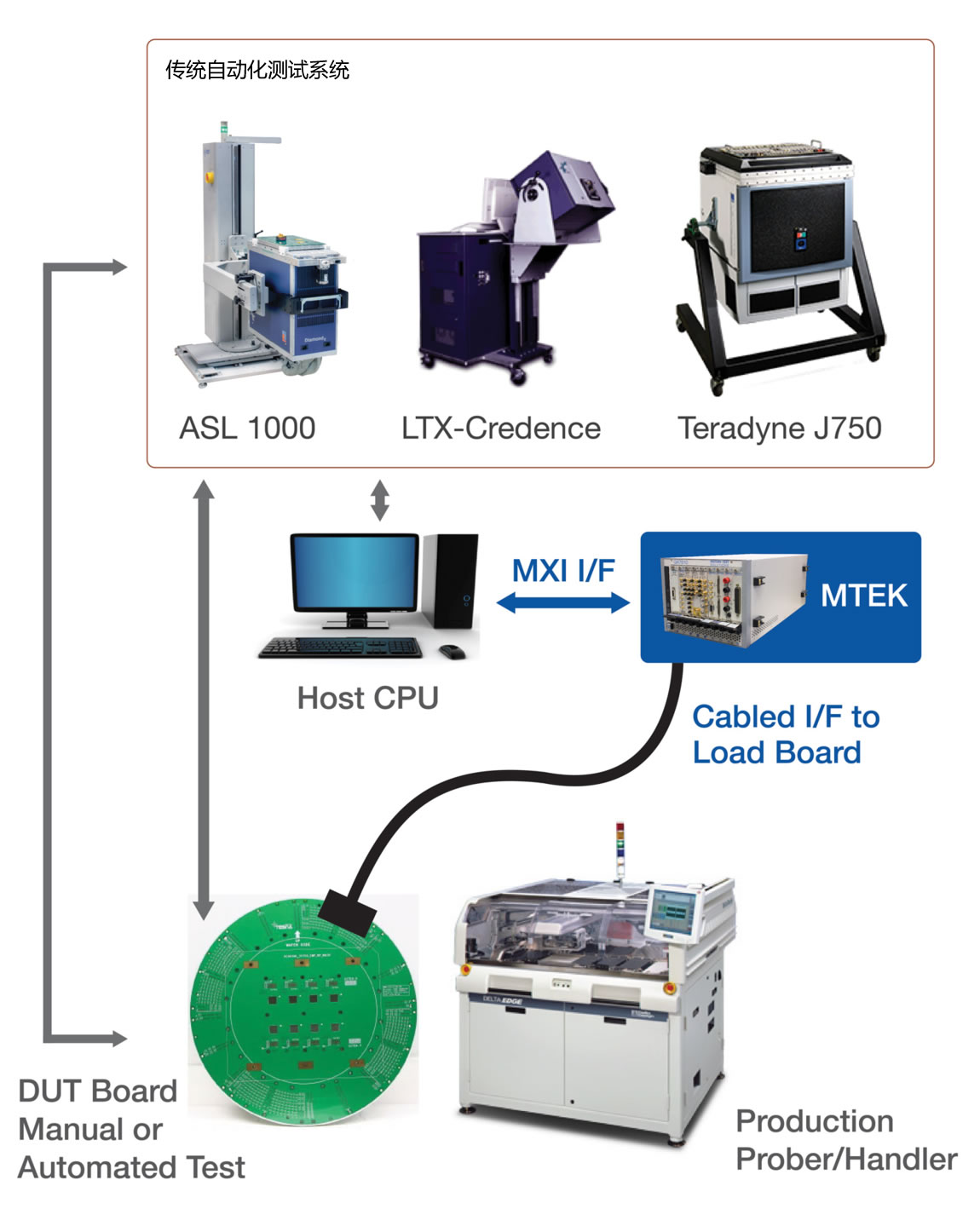

MTEK的緊湊型外形簡化了與舊式測試系統的機械集成，用戶可以選擇通過DUT的負載板或測試儀的接收器接口來連接MTEK的資源。
