• 高密度多路復用器可配置為128個單端或64個差分通道
• 8個掃描組可配置為16個單端或8個差分通道
• 每通道100VDC或150VAC切換電壓（GX6264C）
• 每通道250VDC或220VAC切換電壓（6264I）
• 快速切換時間，每通道0.5A電流
• 軟件編程
• 6U PXI儀器

概述

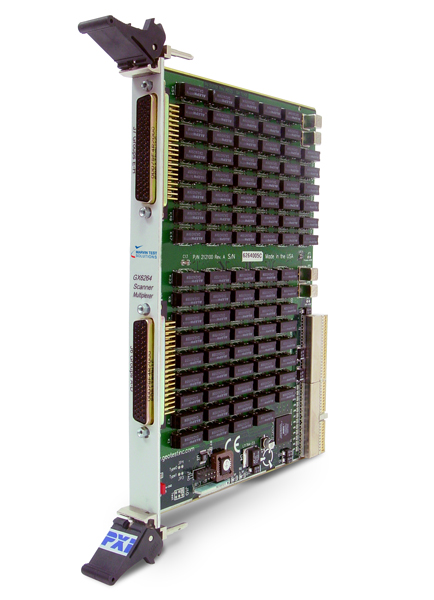

GX6264是6U PXI掃描器/多路復用器，可直接插入PXI或者緊湊型PCI背板。GX6264提供差分或單端掃描功能，可通過軟件發送命令或DIP開關進行配置。

編程和軟件

該板卡內置GXSW庫，其軟件包包括一個虛擬儀器面板和一個windons32/64位DLL驅動程序庫和文件。虛擬面板可用于從顯示儀器的當前設置和狀態的窗口交互式編程和控制。此外，還提供接口文件以支持對編程工具和語言的訪問，如ATEasy，Labview，Labview/Real-Time，C/C++，Microsoft Visual Basic?，Delphi和Pascal。在線幫助文件和PDF用戶指南提供包括安裝、使用和編程方面的說明。

單獨的軟件包GtLinux支持Linux32/64位運行系統。

應用

• 自動化測試設備（ATE）
• 數據采集系統
• 進程控制系統
• 高密度切換系統

GX6264有兩種版本：商業和高可靠性（Hi-REL）。商業版本包括塑料模制DIP舌簧繼電器，適用于大多數商業應用。Hi-REL版本采用準軍用繼電器，適用于工業和軍事應用。

兩種版本都由8個掃描組，A至H組成，提供8個差分或者16個單端通道的掃描/復用。單端和差分通道的混合配置可以同時使用。典型配置包括：

• 1×128單端
• 1×64差分
• 2×1×64單端
• 2×1×32差分

GX6264可以在三種模式下工作：直接切換，通用總線切換或組合切換模式。在直接模式下，GX6264可以將每個掃描組直接路由到專用總線，而無需通過其他繼電器進行路由。此模式僅為差分。

GX6264包括4個通用總線：X0，Y0，X1，Y1，適用于通過開關總線模式的八個掃描組。每個掃描組可以采用差分或單端模式，將其掃描和復用功能擴展到每組16個通道。由于8個掃描組是獨立的，它們可用于掃描到直接總線或通用總線。

在組合切換模式下，每個掃描組可以單獨配置為與直接或通用總線一起使用，從而允許多個配置。
