特征

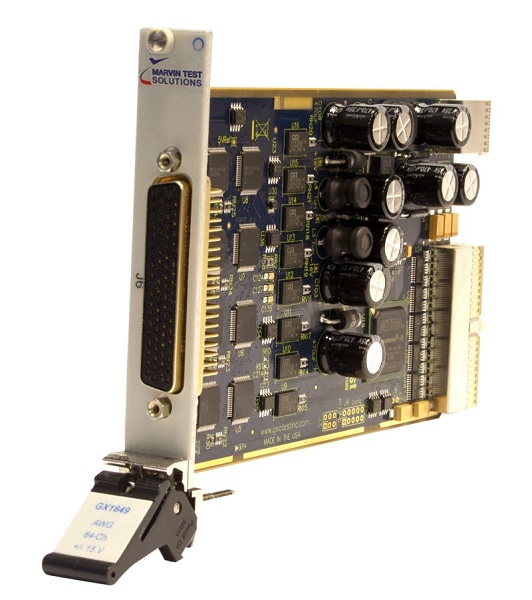

GX1649的通道分成了四組，每組16個通道，總共就能夠提供64個通道的AWG或是64個直流源的能力。作為DC源操作時，每組通道可以被單獨編程和觸發。所有的組可以實現同步的更新并且一個組內的每個通道可以編程設為不同的電壓值。當用作一個波形發生器時，256K的樣點緩存被分配給每個組的16個通道，這樣用戶就可以分配緩存給某一個通道或者所有的通道。當所有64個通道都被配置為AWG模式時，最大采樣率達到625KS/s。每個組可以通過一個可編程的時鐘源來提供時鐘參考，也可以將所有的組通過一個共同的時鐘來驅動。在一個組中，通道可以被配置成AWG和DC模式的結合。
對于要求從PC連續的傳輸數據的應用場合，GX1649-1支持數據流模式，這種模式允許PC連續的傳輸數據到GX1649的1k的FIFO緩存中。真實的數據流速率取決于處理器的速度和其它可能同時運行的程序。
GX1649同樣也提供8個數字TTL的I/O通道用作通用目的應用。這些數字I/O通道也可以被配置作為外部時鐘輸入來驅動4組模擬通道。 |
|
編程與軟件
這塊板子同時也提供了GXAO軟件包，GXAO里面包含了一個虛擬的儀器面板，一個Windows的32/64位的dll驅動庫和文件。同時還提供一個WaveEasy軟件的試用許可證，WaveEasy是一款可以實現創建，修改以及分析波形的軟件。這個虛擬面板可用于交互式的編程并且可以從一個顯示儀器當前設置和狀態的窗口來控制儀器。另外，同樣也提供了接口文件來支持其他的編程工具和語言比如ATEasy, LabView, LabView/RealTime, C/C++, Microsoft Visual Basic?, Delphi, 和Pascal。一個在線的文檔以及PDF格式的用戶手冊頁面可以找到詳細的關于安裝，使用以及編程的說明。
一個獨立的軟件包-GtLinux，GtLinux提供了對于32位和64位LinU型系統的支持。 |
