• 電壓、頻率和電阻標準
• 板載EEPROM確保標準的可追溯性和準確性
• 內置電流源和DC測試源，用于系統自檢
• 內置自檢系統

概述

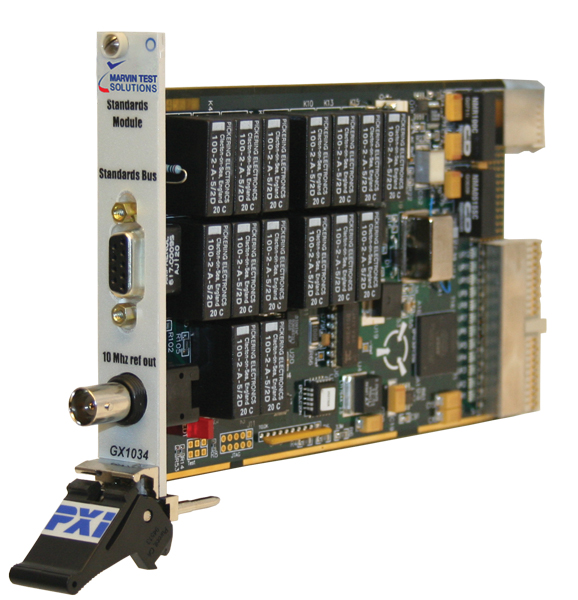

GX1034為PXI系統設計人員提供了僅使用內部系統資源開發系統重新認證策略的功能。通過將GX1034作為系統配置的一部分，可以開發系統精度驗證策略，能夠重新認證系統的源和測量基帶儀器—從而簡化了支持/維護，提高系統的可用性。

GX1034的標準展現出優異的長期穩定性，絕對準確的通過使用車載實現EEROM，并包含源和電阻標準低的NIST可塑性校準值。該模塊也包括源和測量源，可用于支持系統自檢功能，包括連續性驗證和儀器功能驗證。

應用

• 系統內儀器重新認證
• 系統精度驗證程序
• 系統自檢程序

特征

GX1034提供DC電壓源參考，AC電壓源參考，8個低漂移電阻和精密10MHz頻率參考。DC和AC源提供高達 9V的電壓，包含用于輸出電平衰減的30年電阻分壓網絡。電阻參考包括4線1、10和100Ω阻抗，2線1K、10K、100K、1M和10MΩ電阻值。10MHz頻率參考采用高穩定性，恒溫晶體振蕩器，也可以通過24位分頻器提供較低頻的頻率。

10MHz輸出和分頻器輸出可以驅動50Ω負載。另外，當模塊安裝在PXI機箱的插槽2中，它可以是PXI背板時鐘源。附加功能包含0-20mA電流源；16位A到D，用于測量高達 10V的電壓，以及板卡運行溫度的監控。該板卡也包括信號多路復用器，其提供將2和4線源連接至板卡的輸出連接器的能力。所有電壓源、電阻標準、時鐘分頻輸出和A到D的輸入，都與PXI總線隔離和浮動，確保低噪聲環境，并最大限度地降低影響整體精度和性能的接地回路的可能性。

編程與軟件

該板卡提高32位的DLL驅動程序，各種界面文件支持從編程工具到DLL的訪問，支持的編程語言如ATEasy、LabVIEW、C/C++、Microsoft Visual Basic?、Delphi等。可用的虛擬面板可用于從窗口的交互式調整和控制儀器來顯示儀器的當前設置和測量。在線幫助文件和PDF用戶指南提供包含安裝、使用和板卡編程說明的文檔。

有關如何將GX1034用作系統重新認證策略的一部分的更多信息，請參閱白皮書：KB Q200153-儀器認證作為模塊化測試平臺的一部分。
