• 雙通道、14位數字化儀
• 差分或者單端輸入
• DC至﹥30MHz模擬帶寬
• 滿量程150Vpp，300Vpp，600Vpp可選

概述

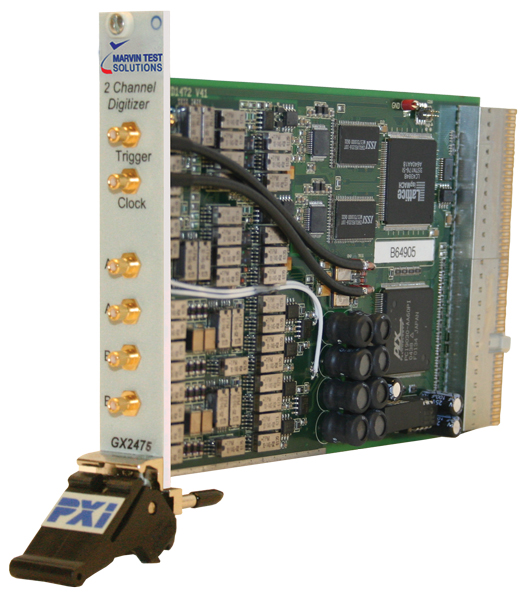

GX2475是一個高性能、雙差分通道、14位數字化儀，提供高動態范圍和極佳的SFDR。該模塊的差分輸入與其低失真相結合使得其成為分析高性能或者低電平模擬信號的理想儀器。每個通道提供3個可選的低通濾波器，14位、70MS/s ADC和512KB存儲。50MHz和70MHz時鐘的分頻器為兩通道提供公用的采集時鐘源。

應用

• 自動化測試
• 數據采集
• 醫療設備和模塊測試
• ATE系統

特征

GX2475提供兩個差分輸入，在共?；蛘咴肼曅盘柎嬖诘臈l件下進行低電平測量。輸入端也可以配置為單端輸入。輸入阻抗可選10KΩ或者50Ω。50Ω配置支持AC或者DC耦合。每個輸入通道也可以向輸入信號添加偏移量，提供最大化A到D的動態范圍的能力。
兩個通道都提供3個、三級、低通和Butterworth濾波器，具備帶寬限制噪聲信號和最小化混疊效應的能力。濾波器也可以繞過來輸入放大器的全帶寬優勢。

數字化儀具有10MHz、50MHz和70MHz的時鐘，也可以通過1~256進行分頻。每一個通道可以通過外部或者內部信號源被獨立的觸發，開始測量。

編程與軟件

GX2475配有虛擬儀表板，包含32位的DLL驅動程序庫和文檔。虛擬面板可用于從窗口的交互式調整和控制儀器來顯示儀器的當前設置和測量。
