• 用戶可配置的板載Altera Stratix? III FPGA
• 不需要專用的FPGA設計工具
• 160個數字I / O信號可用于用戶特定的應用
• x4 PXI Express接口和內部DMA控制器支持超過800MB/s的數據流
• 700MHz數字I/O時鐘速率?
• 可定制擴展板卡的接口

簡介

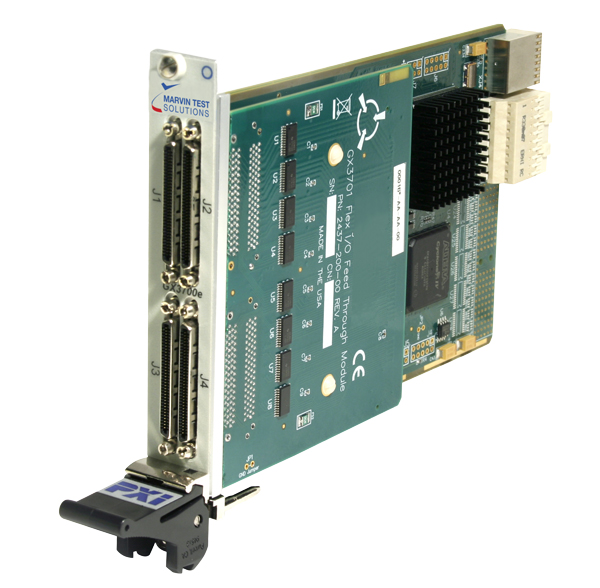

GX3700e是用戶可自行配置的3U FPGA PXI板卡，支持160路數字I/O信號，可以配置為單端或差分接口。板卡應用Altera公司的Stratix? III系列FPGA，此FPGA支持1.2Gb/s的SerDes數據速率，700MHz數字I/O時鐘速率，并具有45000個邏輯單元和1.836Kb內存。GX3700e支持擴展集成，用戶可以根據特定應用設計自己的擴展板卡，從而無需那些笨重且難于集成到測試系統中的額外板卡?？墒褂肁ltera公司的Quartus II免費Web版設計工具對FPGA進行設計。一旦用戶完成FPGA設計，設計文件可以通過PXI總線接口或板載EEROM加載到FPGA內。

特性

GX3700e數字I/O信號容限為5V。I/O接口的邏輯系列支持LVTTL、LVDS和LVCMOS。FPGA支持4個用于時鐘同步和時鐘生成的PLL。FPGA的參考時鐘可選用板載的80MHz振蕩器或PXI 10MHz或100MHz時鐘。

FPGA可以訪問所有的PXI Express總線資源，包括PXI 10MHz時鐘、PXIe 100MHz時鐘、 PXIe 100MHz同步、PXIe 星形觸發、本地總線和PXI觸發總線，此功能可以使用戶創造一個結合了PXIe總線資源的自制儀器。GX3700e包含一個DMA控制器，使高速數據流進出主控制器更加容易。

可使用GX3700e驅動對FPGA進行控制與訪問，此驅動包含DMA和可用于下載已編輯的FPGA代碼的工具，并支持對寄存器的讀和寫功能。

編程和軟件

板卡配有GXFPGA庫，軟件包包含一個虛擬儀器面板、Windows 32/64-bit DLL和文檔。虛擬面板通過一個顯示儀器當前設置和狀態的窗口對儀器進行交互式編程和控制。此外，提供可用于訪問ATEasy，LabView，LabView/Real-Time，C/C++，Microsoft Visual Basic?，Delphi，和Pasca等編程工具和語言的接口文件。在線幫助文檔和PDF用戶手冊提供了對板卡安裝、使用和編程的說明和指導。

應用領域

• 自動測試設備（ATE）
• 半導體測試
• 自定義接口仿真
• 自制儀器
• SerDes接口
