• 每針定時，多個時間集和靈活的定序器
• 32個輸入/輸出通道，每個引腳具有PMU
• 4個具有可編程電平和PMU的控制/定時通道
• 每通道64MB板載矢量內存
• 每通道驅動/感測電壓范圍為-2 V至+7 V
• 125 MHz測試速率

概述

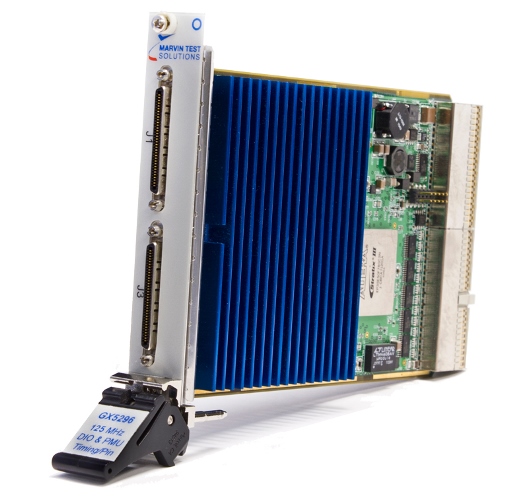

GX5296提供了目前市場上任何3U PXI動態數字I / O板的最高性能和特性。32通道GX5296提供每引腳定時，多個時間設置，數據格式化和高級定序器 - 為用戶提供了對系統，板卡或設備測試應用程序進行模擬和測試復雜數字總線的功能。GX5296每引腳提供1 ns的邊緣放置分辨率和每個引腳的PMU，可以執行直流和交流參數測試。 每個數字通道可以單獨編程為驅動器，驅動器，感測信號，感測電流和負載值（具有換向電壓電平）。 此外，每個通道提供參數測量單元（PMU），為用戶提供在DUT（待測設備）上執行并行直流測量的能力。

GX5296支持深度模式存儲器，為每個引腳提供64 MB的板載矢量內存，動態每個引腳方向控制，測試速率高達125 MHz。該板支持激勵/響應和實時比較操作模式，允許用戶最大限度地提高測試吞吐量，以便對需要深度內存測試模式的組件和UUT進行不間斷測試。 單板設計支持主和從功能，無需使用附加模塊。

GX5296的定時發生器支持4個定時階段和窗口（驅動和感測時序）。 每個階段和窗口由兩個時序邊緣組成：分別assert/de-assert和open window/close window。 每個邊緣都支持1ns的時序分辨率。四個時間段可用于將邊沿定時映射到每個通道。

最多可以定義64個獨特的時間集合組合。另外，支持六種數據格式：NR（無返回），R0，R1，RHiZ和RC（返回到補碼），RSC（帶有補碼的環回）。

引腳電子資源在每個通道基礎上是獨立的，并且包括用于DUT的DC表征的全功能PMU。 PMU可以在強制電壓/測量電流或強制電流/測量電壓模式下工作。 另外，另外4個額外的引腳電子資源可用作定時和/或控制資源 - 提供從-2到+7伏的可編程驅動和感測電平。

GX5296采用基于PLL的時鐘系統，可提供高達125 MHz的可編程向量時鐘速率。 此外，每個模式（CPP）分頻器可用，提供額外的時鐘和邊緣放置靈活性。 還支持外部輸入和輸出同步信號，可以將GX5296同步到外部事件或時基。

GX5296的全功能序器。 能力包括條件跳轉，無條件跳轉，子程序跳轉或循環（使用嵌套循環）。 另外，定序器能夠與各種信號進行握手，以便與UUT同步。 可以在每個步驟的基礎上選擇握手設置，其中可以使用各種握手暫停和恢復資源。 總音序器內存大小為4096個步長。

軟件

GX5296提供圖形矢量開發/波形顯示工具以及虛擬儀器面板，32/64位DLL驅動程序庫和文檔。 虛擬面板可用于從顯示儀器當前設置和狀態的窗口交互式地控制和監視儀器。 此外，各種接口文件可以訪問儀器的功能庫，用于編程工具和語言，如ATEasy，C / C ++，Microsoft VisualBasic?，Delphi和LabVIEW。

應用

• 半導體測試
• ASICs測試
• A/D和D/A測試
• 視頻采集/播放應用
• 高速，雙向總線測試/仿真
