• 3個基于16550的異步通信端口
• 每個端口可以配置為RS232，RS422或RS485操作
• 每個端口的9針微型D型超小型連接器
• 支持高達115 K波特率的數據速率

描述

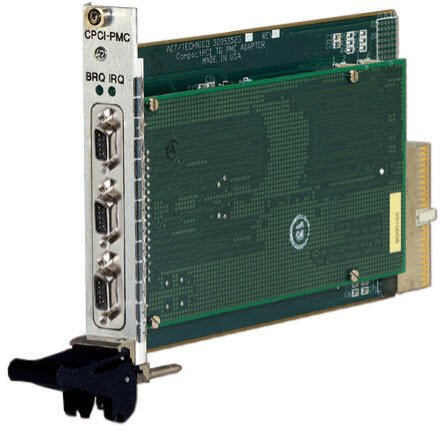

GX3903是支持RS232和RS422級別的3端口，cPCI異步通信接口板。另外在可選型號里，該板可以支持RS485信令。每個端口在RS232，RS422或RS485信令時進行時序配置。默認配置為RS232。對于RS232模式，每個端口支持RTS，CTS，TXD，RXD，DCD，DRC，DSR和RI信令。 RS422模式支持TXD，RXD，CTS和RTS，每個線路都與單向驅動器進行差分操作。

在RS485模式下，該卡支持2線和4線配置。在2線模式下，單個差分RS-422對工作在半雙工模式。對于4線模式，TXD以額外的RS422單向輸出驅動。可以通過來自16550 UART的RTS控制信號來執行Tx / Rx方向的控制。

特征

差分RS422 / RX485端口以150歐姆并行端接端接。 可以在訂購時指定備用終端。 通過（3）前面板安裝的Micro D9連接器提供與3個端口的連接。

每個端口的支持由16550 UART提供，數據速率高達115 K波特。 從PCI總線到每個UART的中斷映射INTA / INTB / INTC / INTD通過板上的交換機進行，支持共享和專用中斷請求。

軟件

GX3903可以使用標準的Windows COM驅動程序。

應用

• 自動測試設備（ATE）
• 電腦外設控制
• 計算機到計算機接口
• 工業設備的控制
