• 基于PXI的架構具有緊湊性，開放性和可擴展性
• 具有混合和多路復用引腳能力，可支持高價值、關鍵任務產品的測試
• 可擴展架構支持多達2304個交換接口測試點
• 用于遷移基于LASER的程序的綜合工具
• 是升級/更換傳統Teradyne L200 / L300，GenRad 2750和基于VXI的系統的理想選擇

概述

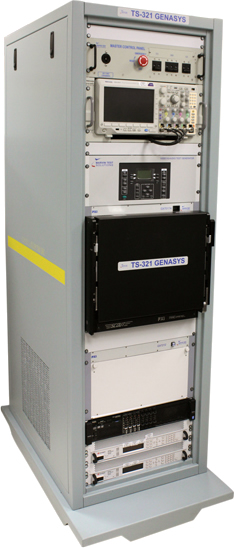

TS-321 GENASYS平臺是基于PXI平臺的單機架測試系統，設計用于解決需要性能功能測試的各種軍用和關鍵任務產品。GENASYS提供同類更好的數字測試功能，可有效滿足與傳統ATE系統（包括Teradyne L200 / L300，GenRad 2750和基于VXI的數字系統）相關的測試需求。TS-321可提供各種數字和模擬儀器選項，可滿足LRU和SRU測試需求，以及支持軟件倉庫和制造測試需求。TS-321交換子系統支持 “任何資源到任何引腳”，具有可擴展架構。

特征

TS-321的核心系統包括GX5960數字子系統，提供同類更好的性能數字測試功能。具有50MHz矢量速率，每個引腳的可編程電壓電平，每個引腳的時序和多個時間集，GX5960子系統提供復雜功能測試或傳統測試程序遷移所需的所有功能。此外，GENASYS平臺提供對模擬總線的訪問，允許每個數字通道具有混合信號能力，當配置了GENASYS模擬開關矩陣，為任何引腳信號路由提供任何資源。對于多路復用引腳配置，GENASYS可配置多達（9）個1:16多路復用器開關卡，為UUT接口提供多達2304個多路復用引腳連接。

可擴展架構允許從64個數字引腳開始的多個配置，以及具有矩陣，多路復用器或多矩陣拓撲的低頻和高頻切換通道的混合。還包括系統電源和環境監控。提供多種可選的儀器和開關，允許根據客戶的特定需求配置GENASYS。

TS-321用戶供應和SMU選項

可編程用戶電源和SMU選項包括：

• Keysight N6700可編程電源主機和直流模塊
• Keithley 2600源/測量單元（SMUs），（單通道和雙通道）

此外，廣泛的第三方PXI，cPCI和GPIB儀器可以集成到測試系統中，以滿足特定的測試需求。

自檢系統

TS-321帶有系統自檢，其中包括交互式自檢軟件程序以及自檢適配器。自檢驗證系統的功能完整性和與測試系統接口的資源連接。

軟件

TS-321包括ATEasy，一個測試執行程序和測試編程軟件套件，以及所有必要的儀器驅動程序。TS-321還包括簡化開關子系統編程的SwitchEasy和L200驅動程序，以幫助L200和L300程序的遷移。此外，對于需要導入LASAR.tap文件的應用程序，可選的DtifEasy可用于導入和執行基于LASAR的數字矢量文件，用于執行/禁止，故障字典和導向探測應用程序。

應用程序

• LRU和SRU測試和修復
• 航空電子模塊和系統的維修
• 傳統測試系統更換/升級
• 衛星有效載荷/平臺管理系統（RTU / RIU），軍備電子，航空電子設備的制造測試

與TS-321相似的產品

• GX7016 - GENASYS開關子系統，具有SCOUT 6U接收器
• GX7017 Series - GENASYS開關/數字子系統，具有SCOUT 6U接收器
• TS-323 Series - GENASYS高性能混合信號測試系統平臺

訂購TS-700系列及相關產品

產品	說明
	TS-321系列 單機架GENASYS混合信號測試系統平臺
