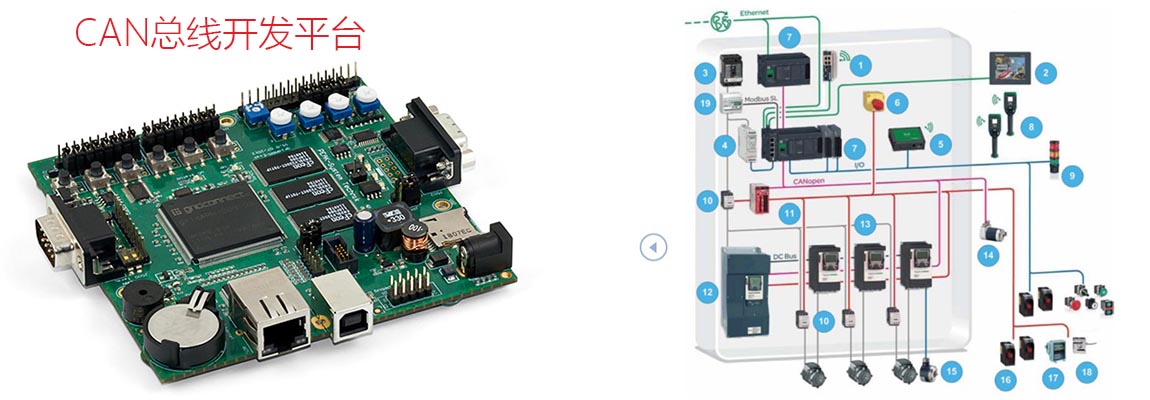

Grid Connect公司ARM7微控制器gridARM作為片上系統解決方案(SoC) ，適用于工業通訊領域的嵌入式應用。PEAK-gridARM評估板是基于Linux的gridARM微控制器開發平臺。它可連接Gigabit Ethernet、High-speed CAN、USB 2.0、RS-232、SPI、和I2C。評估板的數字和模擬輸入可由按鍵和電位計來操作。微控制器狀態和供電與數據通訊狀態由LED燈提示。Linux板支持包 (BSP) 可訪問PEAK-gridARM評估板硬件資源。
規格
- ARM7 gridARM?微控制器 (80 MHz)
- Linux操作系統 (版本 2.6.36)
- 4 MByte NOR flash with 16-bit數據總線訪問
- 8 MByte NOR flash with 32-bit數據總線訪問
- 64 MByte SDRAM with 32-bit數據總線訪問
- I2C EEPROM用于設備配置
- 4 MByte SPI flash
- 存儲器卡槽用于添加存儲容量
- 實時時鐘 (RTC) 含電池
- 2個替換JTAG插座
- 按鍵用于硬件復位
- 供電來自USB或外部電源適配器(8 - 30 V)
- 尺寸：110 x 110 mm
- 附加HD44780-compatible文本顯示可定制
|
|
通訊
- Gigabit Ethernet (10/100/1000 Mbit/s)
- 高速CAN通道 (ISO 11898-2)具有
- 比特率從5 kbit/s 至 1 Mbit/s
- CAN總線連接通過D-Sub, 9-pin (符合 CiA? 303-1)
- NXP CAN收發器 PCA82C251
- 符合CAN規范 2.0 A/B
- USB 2.0 全速 (USB設備端口)
- 2個RS-232連接器用于調試和終端訪問
- SPI總線 (1 MHz) 用于2個外部擴展
- I2C總線 (400 kHz) 用于外部擴展
輸入和輸出
- 8路數字輸入， 占用6個按鍵，一個RTC報警，和存儲卡探測
- 8路數字輸出，占用7個LED和一個蜂鳴器
- 5路模擬輸入，占用4個電位計
- 可選使用I/O端口，外部跳線連接
- LED燈指示μC狀態、供電、CAN、和RS-232
|
