PCAN-Diag FD是一款用于CAN總線通信診斷的手持式診斷工具。可以基于協議層診斷CAN2.0和CAN FD報文，也可以利用示波器功能和測量功能實現物理層測試。

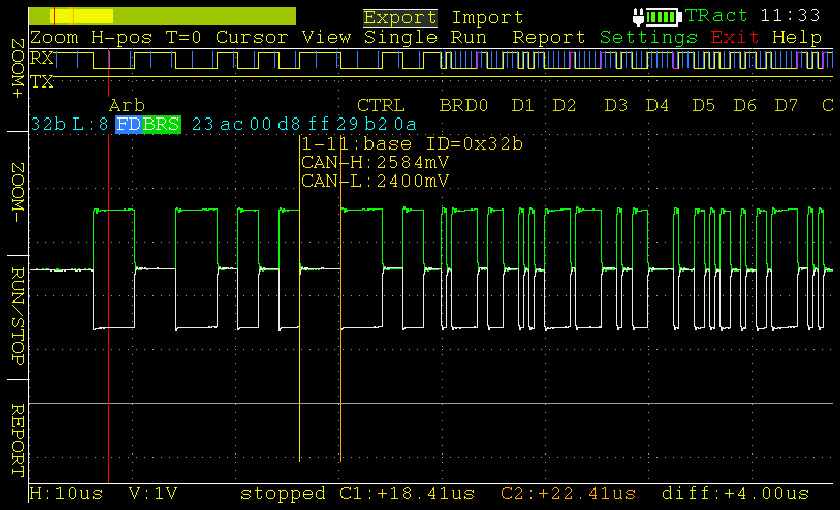

示波器功能用于CAN總線上的信號曲線進行質量評估。CANH和CANL使用獨立的測量通道采樣，采樣頻率達100MHz。基于采集的信號曲線，PCAN-Diag FD可以解碼CAN報文，并圖形化顯示將報文的要素。

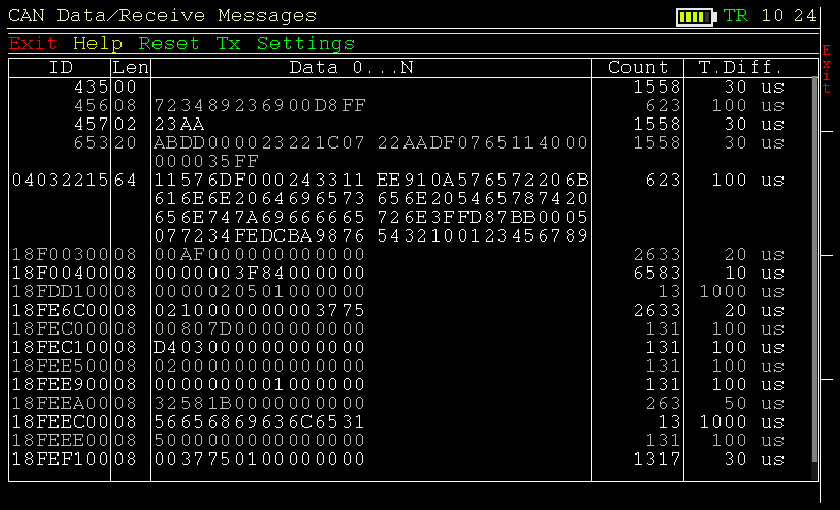

在協議層面上， CAN報文通信數據流顯示列表中，符號表示可實現更好的解析功能。

為了進一步的分析，Tracer記錄功能可記錄CAN報文的數據流。PCAN-Diag FD可發送CAN報文，支持單條報文或者一序列報文都可以發送到CAN總線上，例如，為了獲得診斷數據的報文，記錄下來的CAN報文也通過PCAN-Diag FD回放到總線上，所有協議層的功能都適用于CAN2.0和CAN FD。

新的CAN FD標準（可變數據傳輸速率的CAN）主要特征是更高的數據傳輸帶寬。每個CAN FD幀最多可包含64個字節的數據（而不是8個字節），最高可達到12Mbit/s的數據傳輸速率。CAN FD向下兼容CAN 2.0 A / B標準，因此CAN FD節點可用于現有的CAN網絡，當然在這種情況下，CAN FD就不適用。

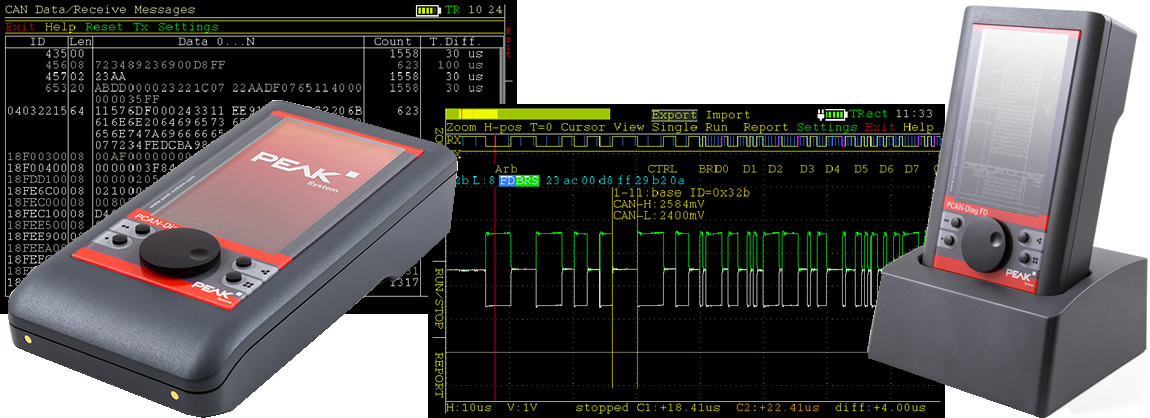

PCAN-Diag FD帶有一個按鈕和四個功能鍵，操作方式簡單。 該設備可由外部供電，也可由內部電池供電，內部電池在外部供電的時候會自動充電。 使用可選的充電方式，可以加快充電過程。

• 高速CAN連接（ISO 11898-2）
• 兼容CAN2.0A/B和CAN FD規范
• 支持ISO標準和非ISO標準的CANFD
• CAN FD數據域（最大64字節）的傳輸速度，從25kbit/s到最高12Mbit/s
• Microchip CAN收發器MCP2558FD
• 九針D-Sub連接頭（符合CiA? 303-1)
• 800 X 480像素分辨率

• 根據功能和設備方向進行縱向或橫向顯示
• 通過微型HDMI接口在外部顯示器上進行顯示
• 通過內部可充電電池或外部電源供電（低電壓插座）
• 即使在運行期間，也可以通過外部電源對電池進行充電
• 可快速充電功能（IPEH-003068）
• 內部存儲卡用于保存工程，連接到電腦時也可用作USB大容量儲存設備
• 通過一個按鈕和四個功能鍵操作設備
• 工作溫度：0-50°C（32-122°F）

• 在物理層和協議層上分析CAN和CAN FD網絡
• 從預設列表或多選用戶定義值中選擇波特率
• 自動檢測波特率基于固定值列表
• 可切換成監聽模式
• 可選擇靜默啟動功能（在錯誤波特率下的監聽模式）
• 用符號解析文件顯示接收CAN報文的信號，包括枚舉（數值的列表）、多工器、和ID范圍
• 符號解析文件可以通過附windows軟件 PCAN Symbol Editor符號編輯器軟件創建
• 記錄CAN報文到內存卡，可使用CAN ID 過濾器
• 回放記錄文件
• 通過Windows?軟件（PEAK-Converter）可把示蹤文件轉換成各種輸出格式

• 傳送單個CAN報文或CAN報文列表
• CAN數據支持十進制、十六進制、或二進制輸入。在運行時期間可改變單個傳送報文的數據
• 測量CAN總線負載，用時間圖顯示，可切換顯示錯誤幀
• 總線負載時間圖可以保存為位圖截屏
• 當系統正在運行，也可測量高速CAN總線的CAN終端
• 根據所使用的收發器模塊，可切換所連接總線的CAN終端
• 測量CAN接頭（D-Sub）上所有引腳的電壓
• 在工程中管理設備配置、傳送列表、符號文件以及所有記錄的數據（截屏、蹤跡、和CSV文件）
• 可選總線關閉錯誤時自動回位

• 示波器含兩個獨立測量通道，每個通道最大采樣率為100MHz
• 顯示CAN高和CAN低信號，以及兩個信號之間的電壓差
• 觸發可配置為
  • ?幀開始和幀結束、
  • CAN錯誤、
  • CAN ID幀，
  • CAN FD幀的波特率切換
• 外部測量設備觸發，使用4mm的BNC接頭

• 描述原始CAN幀和CAN FD幀
• 從記錄的信號蹤跡中解碼CAN幀，CAN FD幀
• 報告功能顯示各種屬性和解碼CAN幀的測量數據
• 當前顯示可截圖保存為位圖
• 存儲器深度達1M
• 記錄的樣本數據存儲為CSV文件
• 擴展的縮放功能
• 時間測量分辨率可達10ns

編輯軟件PCAN-Diag FD Editor for Windows特性，隨產品附帶：

• 方便配置所有可用設備的設置
• 編譯傳送列表
• 每個工程項目配置多個比特率
• 設備配置、傳送列表，傳送序列以及符號解析文件可保存在工程中
• 通過USB連接將工程傳送到PCAN-Diag FD的存儲卡

發貨清單

• PCAN-Diag FD，附帶充電器或不附帶，防震塑料殼
• 配置軟件PCAN-Diag FD Editor（Windows?10，8.1，7（32/64位））
• Windows操作系統下的PCAN Symbol Editor 符號編輯軟件【詳細說明】
• 轉換軟件PEAK-Converter （Windows?10，8.1，7（32/64位））
• USB 連接線
• 電源單元為歐洲，美國和英國的可更換插頭
• HDMI/微型HDMI連接線
• PDF格式說明書
• 快速使用指引

注釋：充電器在PCAN-Diag FD的供電模塊隨帶
