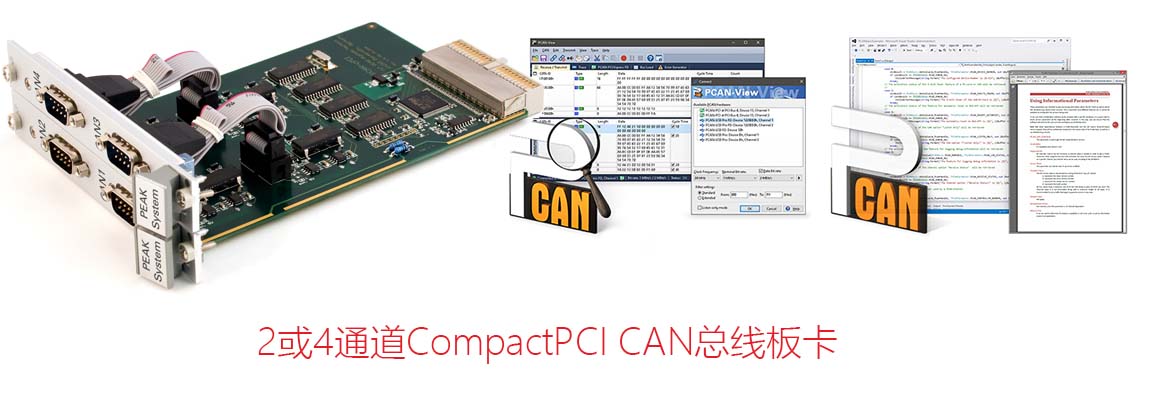

PCAN-cPCI CAN卡可以將帶有CompactPCI的工業電腦系統連接到CAN總線網絡上。

該CAN卡有雙通道和四通道兩種版本。電氣隔離版本可以保證電腦和CAN之間的隔離電壓達到500伏特。

整套也包含CAN總線監視軟件PCAN-View for Windows和用于開發CAN總線連接的編程接口PCAN-Basic軟件。

規格

• 擴展CAN卡帶有歐洲板卡形狀系數 (3U)，用于CompactPCI系統
• 2或4路高速CAN通道 (ISO 11898-2)
• 比特率從5 kbit/s至1 Mbit/s
• 符合CAN規范2.0A (11-bit ID) 和 2.0B (29-bit ID)
• 通過D-Sub，9-引腳(依照CiA 303-1)連接到CAN總線
• NXP SJA1000 CAN 控制器, 16 MHz 時鐘頻率
• NXP PCA82C251 CAN收發器
• 通過焊接跳接線可連接5伏電源到CAN連接上，比如用于外部總線轉換器
• CAN連接上的電氣隔離高達500V，分開每個CAN通道
• 擴展工作溫度 -40 to 85 °C (-40 to 185 °F)

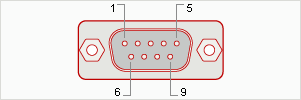

D-Sub引腳分布圖

發貨清單：

• PCAN-cPCI插入式CAN卡

• 插槽支架帶D-Sub連接器用于CAN總線 (只適用于4通道版本)

• 設備驅動 for Windows? 10, 8.1, 7 and Linux (32/64-bit)

• 設備驅動 for Windows? CE 6.x (x86 and ARMv4 processor support)

• PCAN-View for Windows?CAN總線監視軟件

• PCAN-Basic編程接口用于開發CAN總線連接應用程序

• 汽車領域標準化協議編程接口

• PDF格式的說明書
