簡介

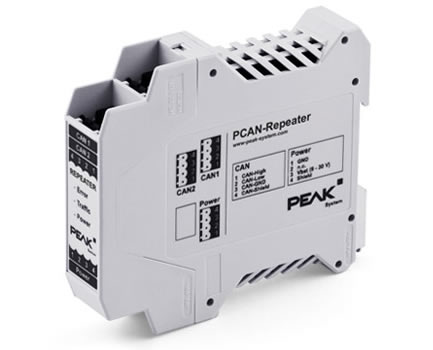

PCAN-Repeater DR在兩路高速CAN總線之間創建連接，并且有高達5kV的電氣隔離。兩個CAN通道之間以及與電源之間是互相電氣隔離。所有CAN報文通訊包括錯誤幀在兩個CAN通道之間1：1轉發，如果用戶需要還可以單向轉發。PCAN-Repeater DR被動地工作和透明化CAN總線原貌。LED燈指示總線的當前狀態。DIN導軌安裝和較寬的工作溫度范圍，使這個模塊特別適合在工業化環境中使用。
PCAN-Repeater DR 可用于CAN FD總線內，數據比特率達到 4 Mbit/s 和名義比特率達到 1 Mbit/s。
請注意：因為CAN協議，CAN總線最大長度取決于比特率。因此，總線不能用PCAN-Repeater DR來延長。CAN總線的物理長度會隨著每個內置的PCAN-Repeater DR而減少，取決于它的信號延遲。 |
|
規格
- 兩路高速CAN通道(ISO 11898-2)
- 比特率從5 kbit/s 至 1 Mbit/s
- 符合CAN規格2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN收發器采用NXP PCA82C251
- 適用于CAN FD總線內，數據比特率達到 4 Mbit/s 和名義比特率達到 1 Mbit/s
- 通過4引腳螺釘端子板 (Phoenix) 連接CAN和電源
- LED燈提示CAN總線負載和CAN錯誤
- 每路CAN通道都可選為終端
- 在兩路CAN通道之間、CAN通道與電源之間的電氣隔離達到5kV，并且符合IEC60601-1
- 可選切換CAN通道1或CAN通道2為“只聽”模式
- 塑料外殼（寬：22.5 mm）用于DIN導軌安裝 (DIN EN 60715 TH35)
- 供電8 至 30 V
- 擴展工作溫度范圍：-40 to 85 °C(-40 to 185 °F)
|
