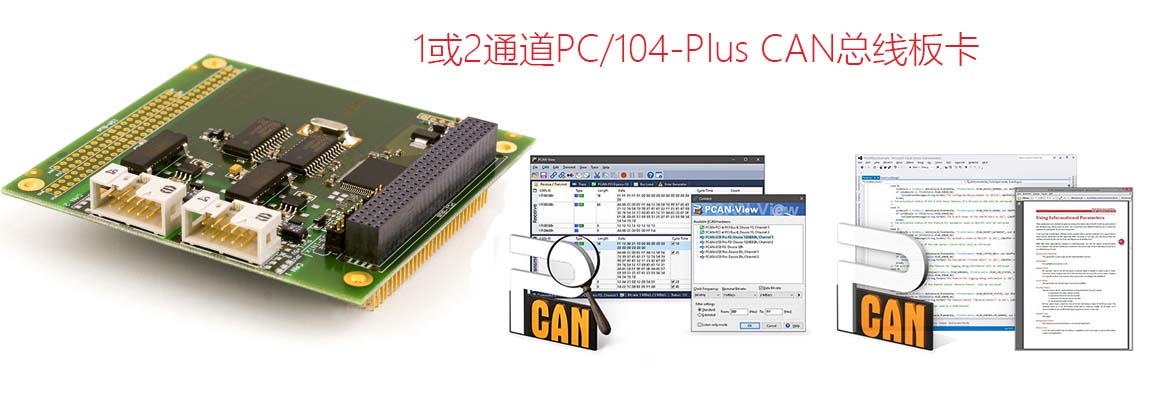

PCAN-PC/104-Plus CAN卡可把一個或兩個CAN網絡連接到PC/104-Plus系統中。通過一個背一個連接，最多可一起使用4個CAN卡。用一個9-pin D-Sub接頭插在配套的插槽支架上連接CAN總線。

該CAN卡現有單通道和雙通道版本。光電解耦版本能夠保證電腦和CAN之間的電氣隔離達到500V。

整套也包含CAN總線監視軟件PCAN-View for Windows和用于開發CAN總線連接的編程接口PCAN-Basic軟件。

規格

• 形狀系數PC/104
• 使用120引腳連接PCI總線
• 在一個系統中最多可用4個CAN卡
• 1或2路高速CAN通道 (ISO 11898-2)
• 比特率從5 kbit/s至1 Mbit/s
• 符合CAN規范2.0A (11-bit ID) 和 2.0B (29-bit ID)
• 通過D-Sub插槽支架，9-引腳(依照CiA 303-1)連接CAN總線
• NXP SJA1000 CAN控制器, 16 MHz時鐘頻率
• NXP PCA82C251 CAN收發器
• 通過焊接跨接線，5伏電源可連接CAN接口上，比如用于外部總線轉換器
• CAN連接上的電隔離達到500V, 用于分開每個CAN通道 (只是IPEH-002096 和 IPEH-002097型號)
• 擴展工作溫度范圍 -40 to 85 °C (-40 to 185 °F)
• 可選PC/104-ISA堆疊貫通連接器

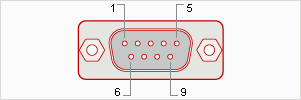

D-Sub引腳分布圖

發貨清單：

• PCAN-PC/104-Plus CAN卡
• 帶D-Sub連接器的插槽支架用于連接CAN總線
• 設備驅動 for Windows? 10, 8.1, 7 and Linux (32/64-bit)
• 設備驅動 for Windows? CE 6.x (x86 and ARMv4 processor support)
• PCAN-View for Windows?CAN總線監視軟件
• PCAN-Basic編程接口用于開發CAN總線連接應用程序
• 汽車領域標準化協議編程接口
• PDF格式的說明書

訂貨信息

更多信息
